ROSE BACKROAD Bedienungsanleitung Seite 30

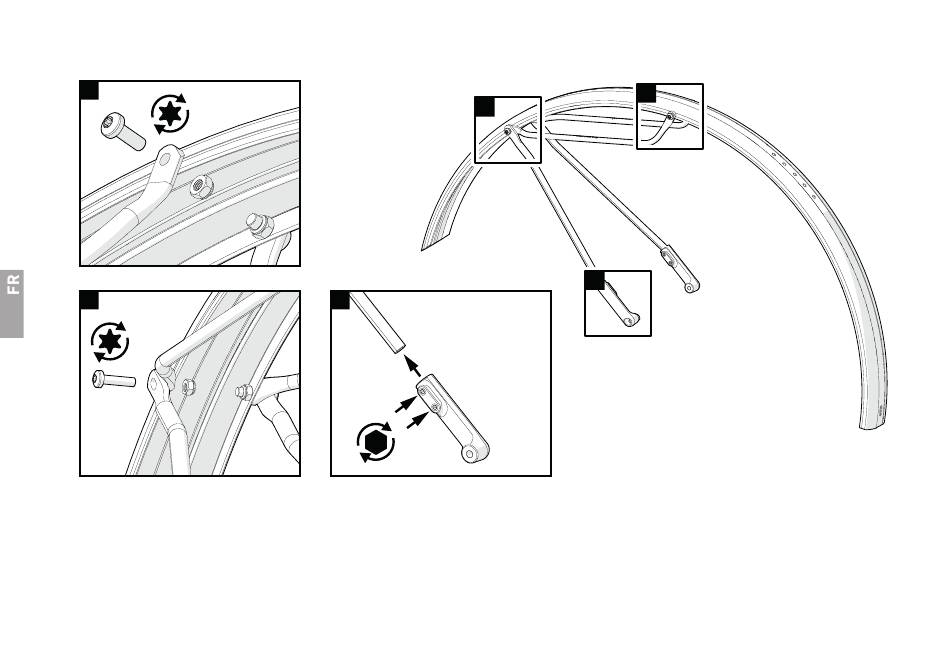

3.3 Assemblage du garde-boue arrière
A
T25 5 Nm
B
T25 5 Nm
A Montez les rails de porte-bagages à l'avant du garde-boue et faites passer les vis à travers les rails et le trou du garde-boue. Vissez les écrous sur les vis
et serrez les vis juste assez pour que vous puissiez encore aligner les rails pendant que vous montez le garde-boue sur le cadre. Suite au montage des
garde-boue sur le cadre, serrez les vis à 5 Nm.
B Installez les rails de garde-boue sur les rails de porte-bagages et faites passer les vis à travers les rails et le trou du garde-boue. Vissez les écrous sur les
vis et serrez les vis juste assez pour que vous puissiez encore aligner les rails pendant que vous montez le garde-boue sur le cadre. Suite au montage des
garde-boue sur le cadre, serrez les vis à 5 Nm.
C Mettez en place les pinces de montage sur les rails de garde-boue. Vissez les vis sans tête juste assez pour que vous puissiez encore aligner les pinces de
montage pendant que vous montez le garde-boue sur le cadre. Suite au montage des garde-boue sur le cadre, serrez les vis à 5 Nm.
B
B
C
5 2 Nm
A
A
C
