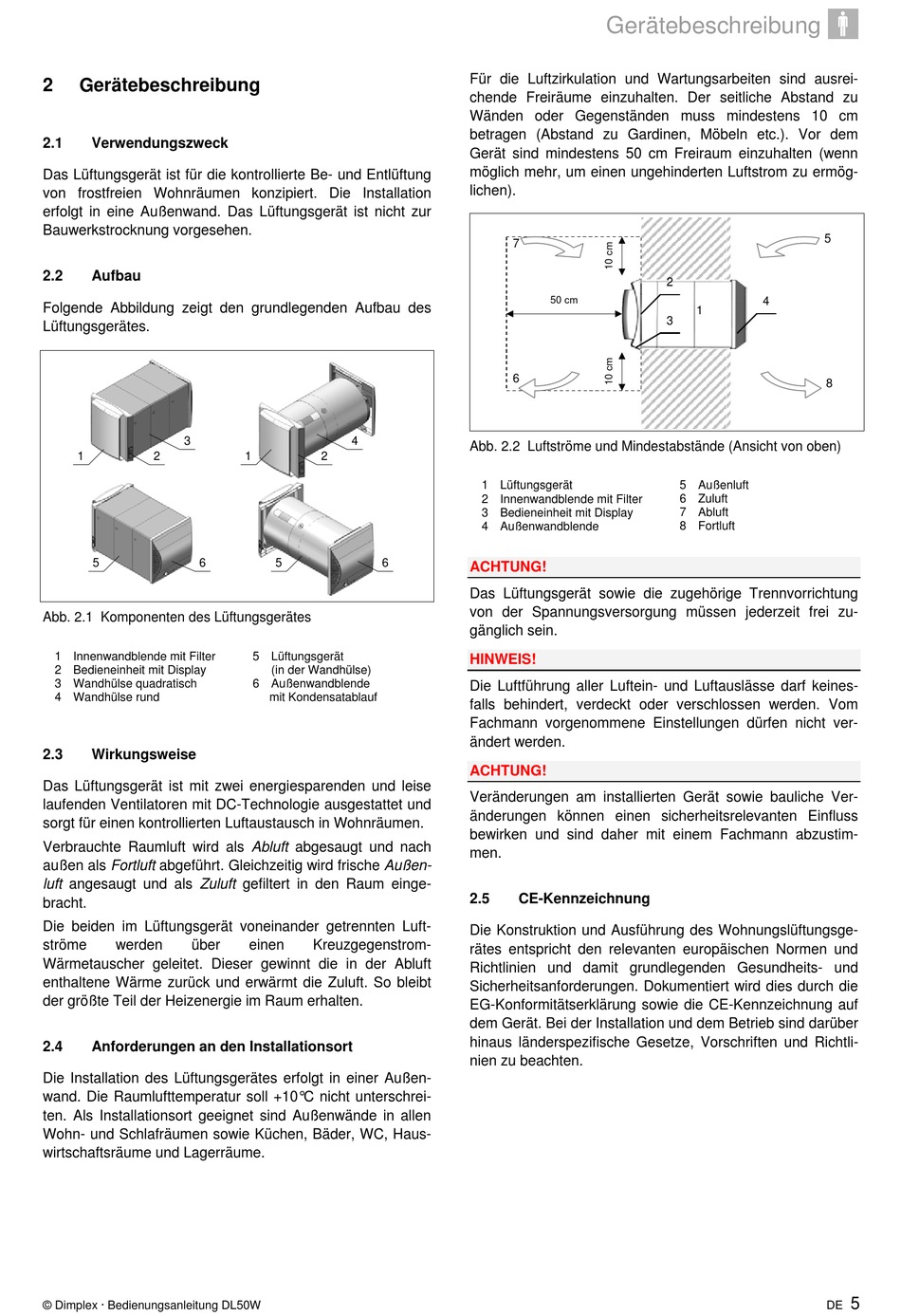

2 Gerätebeschreibung
2.1

Verwendungszweck

Das Lüftungsgerät ist für die kontrollierte Be- und Entlüftung
von frostfreien Wohnräumen konzipiert. Die Installation
erfolgt in eine Außenwand. Das Lüftungsgerät ist nicht zur
Bauwerkstrocknung vorgesehen.
2.2

Aufbau

Folgende Abbildung zeigt den grundlegenden Aufbau des
Lüftungsgerätes.
3
1 2
5 6
Abb. 2.1 Komponenten des Lüftungsgerätes
1 Innenwandblende mit Filter
2 Bedieneinheit mit Display
3 Wandhülse quadratisch
4 Wandhülse rund
2.3

Wirkungsweise

Das Lüftungsgerät ist mit zwei energiesparenden und leise
laufenden Ventilatoren mit DC-Technologie ausgestattet und
sorgt für einen kontrollierten Luftaustausch in Wohnräumen.
Verbrauchte Raumluft wird als Abluft abgesaugt und nach
außen als Fortluft abgeführt. Gleichzeitig wird frische Außen-
luft angesaugt und als Zuluft gefiltert in den Raum einge-
bracht.
Die beiden im Lüftungsgerät voneinander getrennten Luft-
ströme werden über
Wärmetauscher geleitet. Dieser gewinnt die in der Abluft
enthaltene Wärme zurück und erwärmt die Zuluft. So bleibt
der größte Teil der Heizenergie im Raum erhalten.
2.4

Anforderungen an den Installationsort

Die Installation des Lüftungsgerätes erfolgt in einer Außen-
wand. Die Raumlufttemperatur soll +10°C nicht unterschrei-
ten. Als Installationsort geeignet sind Außenwände in allen
Wohn- und Schlafräumen sowie Küchen, Bäder, WC, Haus-
wirtschaftsräume und Lagerräume.
© Dimplex · Bedienungsanleitung DL50W
4
1 2
2
5 6
5 Lüftungsgerät
(in der Wandhülse)
6 Außenwandblende
mit Kondensatablauf
einen Kreuzgegenstrom-
Gerätebeschreibung
Für die Luftzirkulation und Wartungsarbeiten sind ausrei-
chende Freiräume einzuhalten. Der seitliche Abstand zu
Wänden oder Gegenständen muss mindestens 10 cm
betragen (Abstand zu Gardinen, Möbeln etc.). Vor dem
Gerät sind mindestens 50 cm Freiraum einzuhalten (wenn
möglich mehr, um einen ungehinderten Luftstrom zu ermög-
lichen).
7
50 cm
6
Abb. 2.2 Luftströme und Mindestabstände (Ansicht von oben)
1 Lüftungsgerät
2 Innenwandblende mit Filter
3 Bedieneinheit mit Display
4 Außenwandblende
ACHTUNG!
Das Lüftungsgerät sowie die zugehörige Trennvorrichtung
von der Spannungsversorgung müssen jederzeit frei zu-
gänglich sein.
HINWEIS!
Die Luftführung aller Luftein- und Luftauslässe darf keines-
falls behindert, verdeckt oder verschlossen werden. Vom
Fachmann vorgenommene Einstellungen dürfen nicht ver-
ändert werden.
ACHTUNG!
Veränderungen am installierten Gerät sowie bauliche Ver-
änderungen können einen sicherheitsrelevanten Einfluss
bewirken und sind daher mit einem Fachmann abzustim-
men.
2.5

CE-Kennzeichnung

Die Konstruktion und Ausführung des Wohnungslüftungsge-
rätes entspricht den relevanten europäischen Normen und
Richtlinien und damit grundlegenden Gesundheits- und
Sicherheitsanforderungen. Dokumentiert wird dies durch die
EG-Konformitätserklärung sowie die CE-Kennzeichnung auf
dem Gerät. Bei der Installation und dem Betrieb sind darüber
hinaus länderspezifische Gesetze, Vorschriften und Richtli-
nien zu beachten.

5
2
4
1
3
8
5 Außenluft
6 Zuluft
7 Abluft
8 Fortluft
