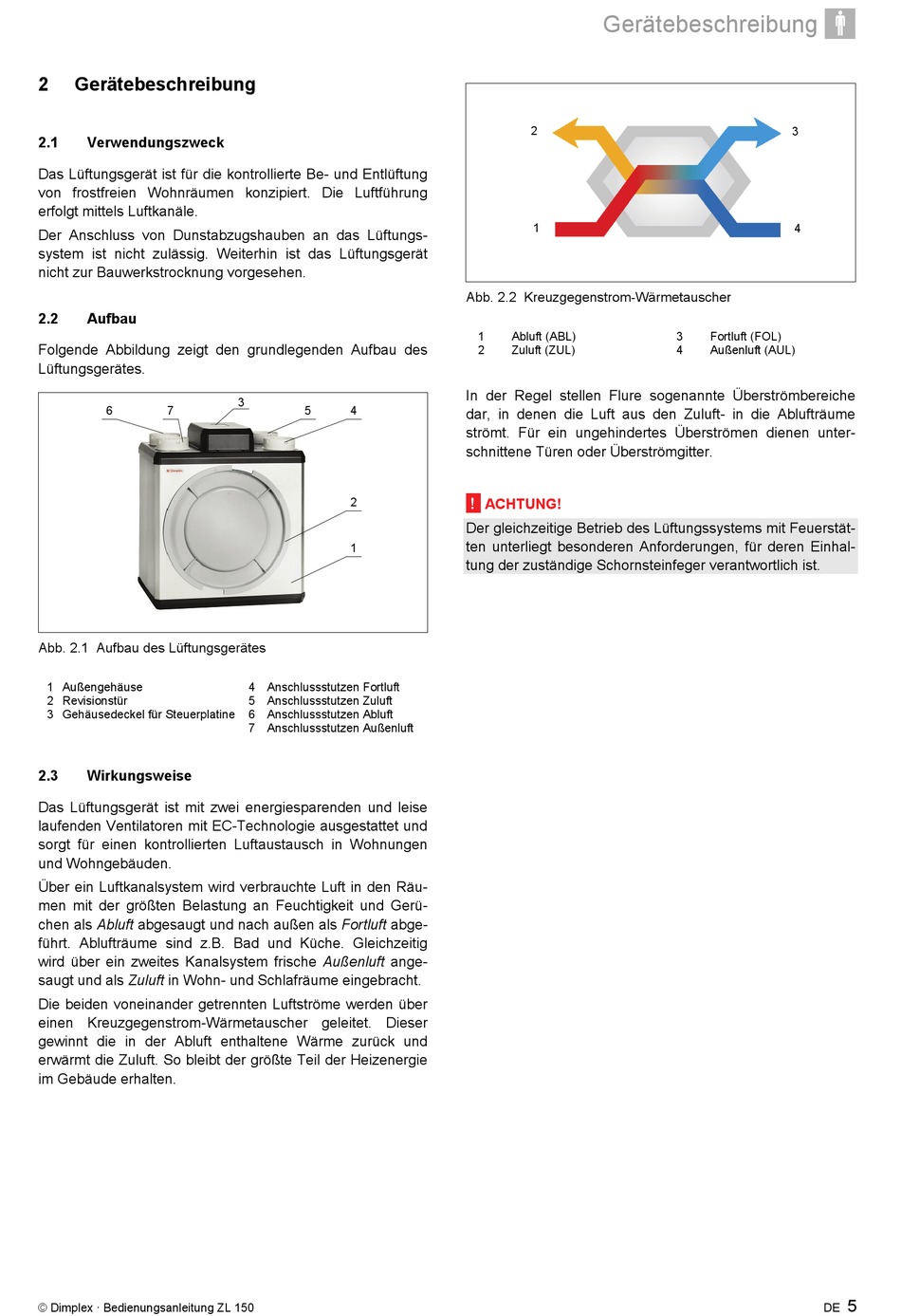

Gerätebeschreibung
2.1
Verwendungszweck
Das Lüftungsgerät ist für die kontrollierte Be- und Entlüftung
von frostfreien Wohnräumen konzipiert. Die Luftführung
erfolgt mittels Luftkanäle.
Der Anschluss von Dunstabzugshauben an das Lüftungs-
system ist nicht zulässig. Weiterhin ist das Lüftungsgerät
nicht zur Bauwerkstrocknung vorgesehen.
2.2
Aufbau
Folgende Abbildung zeigt den grundlegenden Aufbau des
Lüftungsgerätes.
6
7
Abb. 2.1 Aufbau des Lüftungsgerätes
1 Außengehäuse
2 Revisionstür
3 Gehäusedeckel für Steuerplatine
2.3
Wirkungsweise
Das Lüftungsgerät ist mit zwei energiesparenden und leise
laufenden Ventilatoren mit EC-Technologie ausgestattet und
sorgt für einen kontrollierten Luftaustausch in Wohnungen
und Wohngebäuden.
Über ein Luftkanalsystem wird verbrauchte Luft in den Räu-
men mit der größten Belastung an Feuchtigkeit und Gerü-
chen als Abluft abgesaugt und nach außen als Fortluft abge-
führt. Ablufträume sind z.B. Bad und Küche. Gleichzeitig
wird über ein zweites Kanalsystem frische Außenluft ange-
saugt und als Zuluft in Wohn- und Schlafräume eingebracht.
Die beiden voneinander getrennten Luftströme werden über
einen Kreuzgegenstrom-Wärmetauscher geleitet. Dieser
gewinnt die in der Abluft enthaltene Wärme zurück und
erwärmt die Zuluft. So bleibt der größte Teil der Heizenergie
im Gebäude erhalten.
© Dimplex · Bedienungsanleitung ZL 150
3
5
4
2
1
4 Anschlussstutzen Fortluft
5 Anschlussstutzen Zuluft
6 Anschlussstutzen Abluft
7 Anschlussstutzen Außenluft
Gerätebeschreibung
2
1
Abb. 2.2 Kreuzgegenstrom-Wärmetauscher
1
Abluft (ABL)
2
Zuluft (ZUL)
In der Regel stellen Flure sogenannte Überströmbereiche
dar, in denen die Luft aus den Zuluft- in die Ablufträume
strömt. Für ein ungehindertes Überströmen dienen unter-
schnittene Türen oder Überströmgitter.
!
ACHTUNG!
Der gleichzeitige Betrieb des Lüftungssystems mit Feuerstät-
ten unterliegt besonderen Anforderungen, für deren Einhal-
tung der zuständige Schornsteinfeger verantwortlich ist.
3
4
3
Fortluft (FOL)
4
Außenluft (AUL)
5
