Abschnitt H - Installation
In diesem Abschnitt wird erläutert, wie das ESP-LXME-Steuergerät montiert
und verkabelt wird und wie der korrekte Betrieb überprüft wird.
Vorbereitung der Installation
Installations-Checkliste
Wenn Sie das ESP-LXME-Steuergerät zum ersten Mal installieren,
empfehlen wir Ihnen, die folgenden Schritte in der angegebenen
Reihenfolge durchzuführen.
Damit Sie die Übersicht behalten, können Sie jeden Schritt, den Sie
abgeschlossen haben, in dem entsprechenden Kästchen abhaken.
Paketinhalt überprüfen .................................................................Seite 93
Installationswerkzeuge bereitlegen .........................................Seite 94
Standort wählen ..............................................................................Seite 95
Steuergerät montieren .................................................................Seite 98
Stromquelle anschließen .............................................................Seite 99
Basis- und Stationsmodul(e) installieren ................................Seite 102
Feldleitungen anschließen ..........................................................Seite 105
Installation abschließen................................................................Seite 108

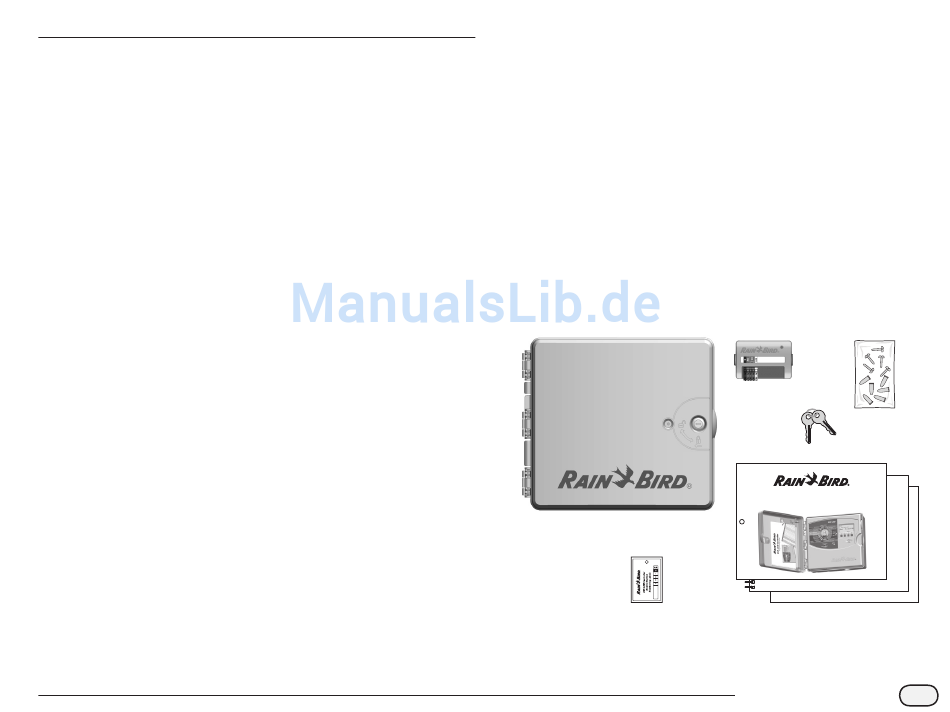

Paketinhalt überprüfen
Alle nachstehenden Komponenten sind im Lieferumfang Ihres
ESP-LXME-Steuergeräts enthalten und werden für die Installation
benötigt. Falls ein Teil fehlt, wenden Sie sich bitte an Ihren Händler,
bevor Sie mit der Installation fortfahren.
A
ESP-LXME Steuergerät und Module
B
Montagekleinteile (5 Schrauben, 5 Wandverankerungen aus
Kunststoff )
C
Schlüssel für den Steuergeräteschrank
D
Installations-, Programmierungs- und Betriebsanleitung für das
ESP-LXME-Steuergerät
E
Programmierungsdiagramm für das ESP-LXME-Steuergerät
F
Montagevorlage für das Steuergerät
G
Stationsnummeretiketten
1
7
2
3
ESP-LXME-Steuergerät
Installations-, Programmier- und Betriebsanleitung
456
Paketinhalt
ESP-LXME-Steuergerät
93
