FloWatch
– Überblick
TM
Das ESP-LXME-Steuergerät bietet Durchflusserfassung mit vollem
Funktionsumfang, wenn das optionale FSM-LXME-Durchfluss-Smart-
Modul installiert wird.
HINWEIS: FloWatch-Durchflusserfassung erfordert die
Installation des optionalen FSM-LXME-Durchfluss-Smart-
Moduls sowie die Installation eines Durchflusssensors und
Hauptventils am Wasserquell-Verbindungspunkt mit dem
Bewässerungssystem.
FloWatch bietet folgende Funktionen:
l Learn Flow-Dienstprogramm
l Seek and Eliminate Excessive Flow (SEEF)
l Seek and Eliminate Low Flow (SELF)
l Durchflussalarm und Wasserverbrauchsmeldung
Das ESP-LXME-Steuergerät mit installiertem FSM-LXME-Durchfluss-
Smart-Modul ist mit den Durchflusssensoren der Serie Rain Bird FS
kompatibel. Durchflusssensoren anderer Hersteller werden mittels
Eingabe von K-Faktor- und Versatz-Werten unterstützt. Es werden
normal offene und normal geschlossene Hauptventile unterstützt.
Einige Vorteile der Durchflusserfassung:
l Wasserverbrauchsverfolgung
l Automatische Reaktion auf Durchflussprobleme
l Minimierte Eigentümerhaftung durch Begrenzung von
Wasserverlusten und Eigentumsschäden, die durch defekte Rohre
oder Regner verursacht werden können
FloWatch-Konfiguration
Die FloWatch-Konfiguration umfasst:
l Learn Flow-Stationsraten. Jede Station wird in Betrieb genommen
und
die
stetige
Durchflussrate
aufgezeichnete Stationsdurchflussrate wird mit dem tatsächlichen
56
ESP-LXME-Steuergerät
wird
aufgezeichnet.
Die
Durchfluss am Durchflusssensor verglichen, wenn die Station in
Betrieb genommen wird.
l SEEF- und SELF-Einstellungen umfassen Abweichungsprozentsatz,
Einstellzeit und Reaktion auf ein Problem.
Installation von Durchflusssensor-Hardware
Die Installation des Durchfluss-Smart-Moduls (FSM-LXME), eines
Durchflussensors und eines Hauptventils ist erforderlich, um FloWatch
zu verwenden.
Durchfluss-Smart-Modul
Ersetzen Sie das BM-LXME-Basismodul mit dem FSM-LXME-Durchfluss-
Smart-Modul.
HINWEIS: Wenn Sie eine Version des ESP-LXME-Steuergeräts
gekauft haben, mit der der Durchfluss erfasst werden kann, wie
z. B. das ESP-LXMEF, ist dieser Schritt unnötig, weil das Steuergerät
bereits mit dem FSM-LXME-Durchfluss-Smart-Modul geliefert
wurde.

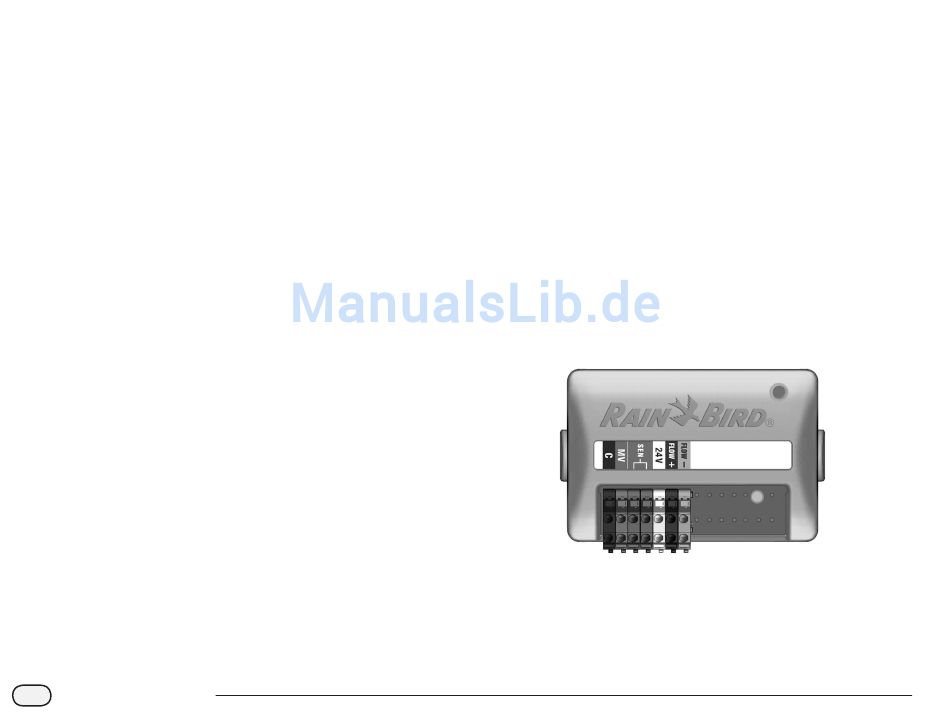

FSM-LXME-Durchfluss-Smart-Modul
Das
Durchfluss-Smart-Modul
HINWEIS:
Überbrückungsdraht zum Verbinden der Wettersensoranschlüsse
(SEN). Entfernen Sie den Überbrückungsdraht nur, wenn Sie einen
Wettersensor installieren.
beinhaltet
einen
