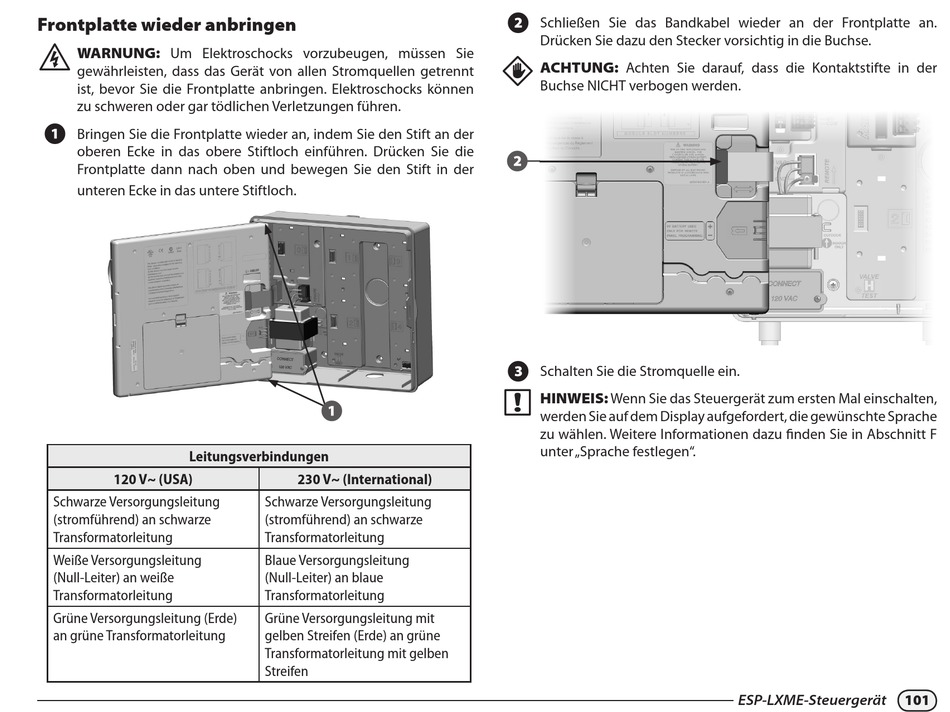

Frontplatte wieder anbringen


WARNUNG: Um Elektroschocks vorzubeugen, müssen Sie
gewährleisten, dass das Gerät von allen Stromquellen getrennt
ist, bevor Sie die Frontplatte anbringen. Elektroschocks können
zu schweren oder gar tödlichen Verletzungen führen.
A
Bringen Sie die Frontplatte wieder an, indem Sie den Stift an der
oberen Ecke in das obere Stiftloch einführen. Drücken Sie die
Frontplatte dann nach oben und bewegen Sie den Stift in der
unteren Ecke in das untere Stiftloch.
Leitungsverbindungen
120 V~ (USA)
Schwarze Versorgungsleitung
(stromführend) an schwarze
Transformatorleitung
Weiße Versorgungsleitung
(Null-Leiter) an weiße
Transformatorleitung
Grüne Versorgungsleitung (Erde)
an grüne Transformatorleitung
1
230 V~ (International)
Schwarze Versorgungsleitung
(stromführend) an schwarze
Transformatorleitung
Blaue Versorgungsleitung
(Null-Leiter) an blaue
Transformatorleitung
Grüne Versorgungsleitung mit
gelben Streifen (Erde) an grüne
Transformatorleitung mit gelben
Streifen
B
Schließen Sie das Bandkabel wieder an der Frontplatte an.
Drücken Sie dazu den Stecker vorsichtig in die Buchse.

ACHTUNG: Achten Sie darauf, dass die Kontaktstifte in der
Buchse NICHT verbogen werden.
2
C
Schalten Sie die Stromquelle ein.

HINWEIS: Wenn Sie das Steuergerät zum ersten Mal einschalten,
werden Sie auf dem Display aufgefordert, die gewünschte Sprache
zu wählen. Weitere Informationen dazu finden Sie in Abschnitt F
unter „Sprache festlegen".
ESP-LXME-Steuergerät 101
