Installation

Installations-Checkliste

Wenn Sie das ESP-Me-Steuergerät zum ersten Mal
installieren, empfehlen wir, dass Sie die folgenden Schritte
in der angegebenen Reihenfolge durchführen.
Jeder Schritt kann anhand der Checkliste
abgehakt werden:
ˆ Checkliste (siehe Seite III)
ˆ Installationswerkzeuge bereitlegen (siehe unten)
ˆ Standort wählen
ˆ Steuergerät montieren
ˆ Stromversorgung für Steuergerät anschließen
ˆ Stationsmodule installieren (optional)
ˆ Feldleitungen anschließen
ˆ Installation abschließen

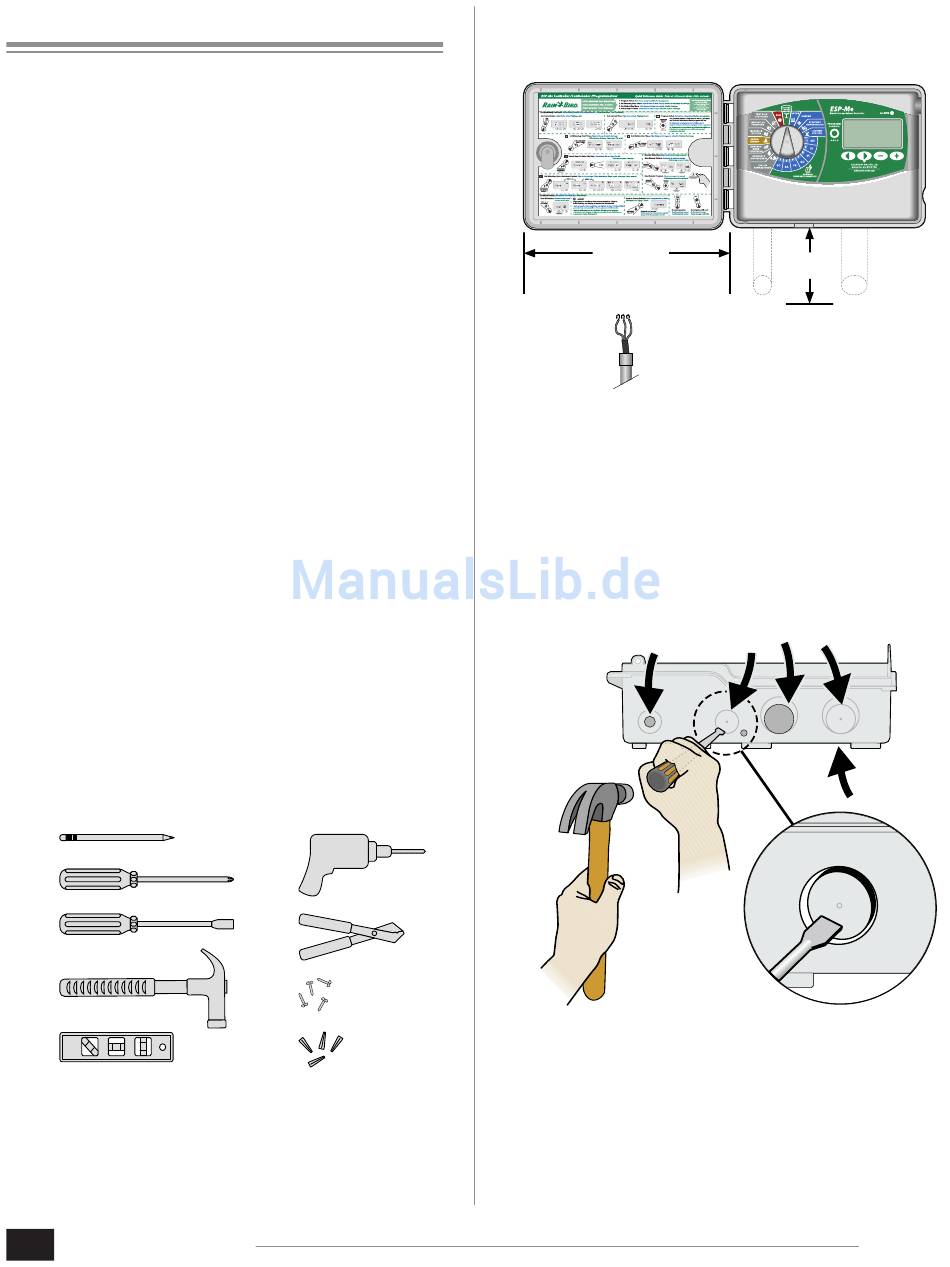

Installationswerkzeuge bereitlegen

Bevor Sie mit der Installation beginnen, sollten Sie folgende
Werkzeuge und Materialien bereitlegen:
a. Markierungsbleistift
b. Kreuzschlitzschraubendreher
der Größen 1, 2 und 3
c. Flachkopfschraubendreher
d. Hammer
e. Wasserwaage
a.
b.
c.
d.
e.
3 3
ESP-Me-Benutzerhandbuch
f. Bohrmaschine und
Bohrer für Schrauben
der Größe Nr. 8)
g. Abisolierzange
h. Befestigungsschrauben
(im Lieferumfang
enthalten)
i. Wandverankerungen
(sofern erforderlich)
f.
g.
h.
i.
Steuergerät montieren
Standort wählen
11 ZOLL
EXTERNE
STROM-
QUELLE
b d
HINWEIS: Die Betriebstemperatur liegt zwischen 14
°F bis +149 °F (-10 °C bis +65 °C).
Ausbrechöffnungen entfernen
Rain+Birdt
3 ZOLL
STEUERGERÄT IN
DER NÄHE DER
STROMVERSORGUNG
MONTIEREN, JE NACH
ANFORDERUNG
OPTIONAL
Installation
