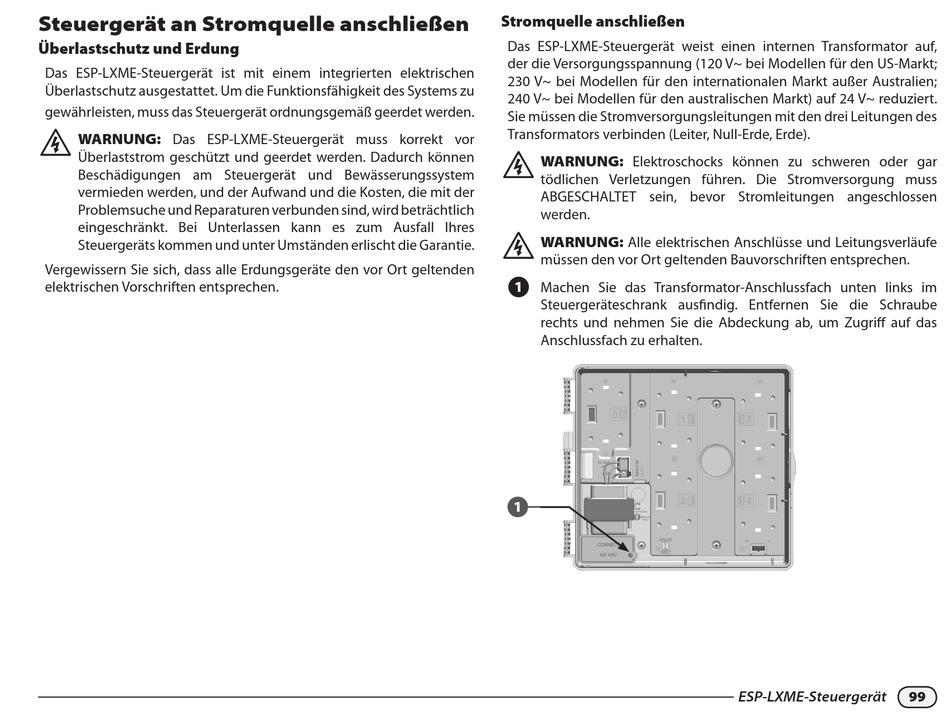

Steuergerät an Stromquelle anschließen
Überlastschutz und Erdung
Das ESP-LXME-Steuergerät ist mit einem integrierten elektrischen
Überlastschutz ausgestattet. Um die Funktionsfähigkeit des Systems zu
gewährleisten, muss das Steuergerät ordnungsgemäß geerdet werden.
WARNUNG: Das ESP-LXME-Steuergerät muss korrekt vor
Überlaststrom geschützt und geerdet werden. Dadurch können
Beschädigungen am Steuergerät und Bewässerungssystem
vermieden werden, und der Aufwand und die Kosten, die mit der
Problemsuche und Reparaturen verbunden sind, wird beträchtlich
eingeschränkt. Bei Unterlassen kann es zum Ausfall Ihres
Steuergeräts kommen und unter Umständen erlischt die Garantie.
Vergewissern Sie sich, dass alle Erdungsgeräte den vor Ort geltenden
elektrischen Vorschriften entsprechen.
Stromquelle anschließen
Das ESP-LXME-Steuergerät weist einen internen Transformator auf,
der die Versorgungsspannung (120 V~ bei Modellen für den US-Markt;
230 V~ bei Modellen für den internationalen Markt außer Australien;
240 V~ bei Modellen für den australischen Markt) auf 24 V~ reduziert.
Sie müssen die Stromversorgungsleitungen mit den drei Leitungen des
Transformators verbinden (Leiter, Null-Erde, Erde).
WARNUNG: Elektroschocks können zu schweren oder gar
tödlichen Verletzungen führen. Die Stromversorgung muss
ABGESCHALTET sein, bevor Stromleitungen angeschlossen
werden.
WARNUNG: Alle elektrischen Anschlüsse und Leitungsverläufe
müssen den vor Ort geltenden Bauvorschriften entsprechen.
A
Machen Sie das Transformator-Anschlussfach unten links im
Steuergeräteschrank ausfindig. Entfernen Sie die Schraube
rechts und nehmen Sie die Abdeckung ab, um Zugriff auf das
Anschlussfach zu erhalten.
1
ESP-LXME-Steuergerät
