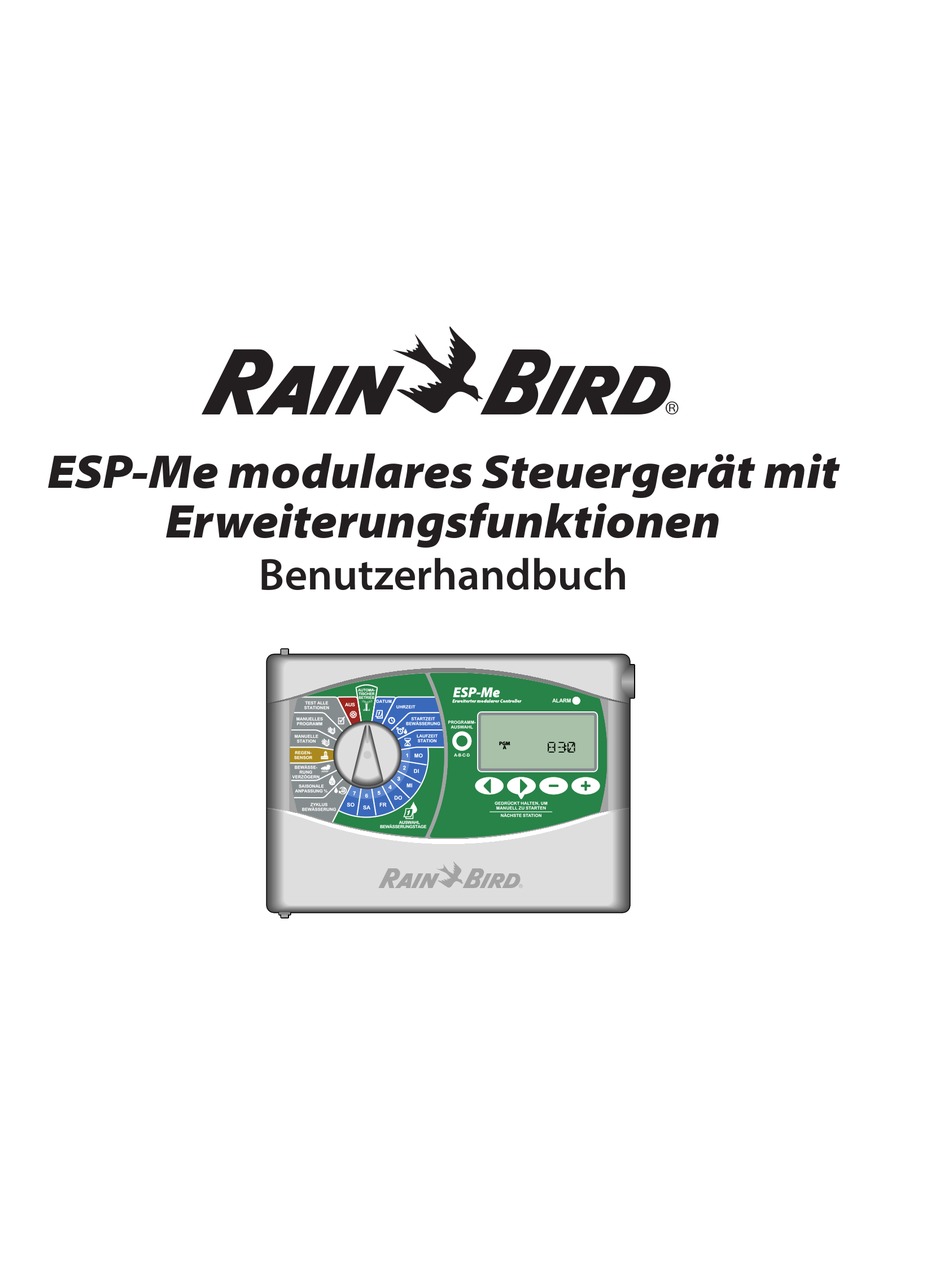

- Seite 1 Rain+Birdt ESP-Me modulares Steuergerät mit Erweiterungsfunktionen Benutzerhandbuch Rain+Birdt...
-
Seite 2: Sicherheitsinformationen
WARNUNG: Datum und Uhrzeit werden mit einer Lithiumbatterie gespeichert. Bei der Entsorgung der Batterie sind die örtlichen Vorschriften zu beachten. WARNUNG: Nur von Rain Bird genehmigte Zubehörgeräte verwenden. Nicht genehmigte Geräte können das Steuergerät beschädigen und zu einem Erlöschen der Garantie führen. Hier finden Sie eine vollständige Liste mit kompatiblen Geräten:... -
Seite 3: Inhaltsverzeichnis
Inhalt Verpackungsinhalt überprüfen ......III Leitungsverbindungen ........6 Ventile anschließen ............6 Einführung Hauptventil anschließen ..........7 Willkommen bei Rain Bird! ........1 Pumpstartrelais anschließen ........7 Das ESP-Me-Steuergerät ........1 Optionalen Regensensor anschließen Übersicht über das Steuergerät ........ 1 (kabelbasiert oder drahtlos)........8 Steuerelemente und Anzeigen ......... -
Seite 4: Einführung
Einführung Willkommen bei Rain Bird! Danke, dass Sie sich für das ESP-Me modulare Steuergerät von Rain Bird entschieden haben. Seit über 70 Jahren haben sich Bewässerungsdienstleister weltweit aufgrund der qualitativ hochwertigen Produkte und Dienstleistungen für Rain Bird entschieden. Das ESP-Me-Steuergerät Rain+Birdt Übersicht über das Steuergerät... -
Seite 5: Erweiterte Optionen
Bewässerungszeit ist 10 Minuten x 150 % = 15 Minuten. 1. Wählscheibe auf Regensensor drehen. oder drücken, um oder UMGEHEN AKTIV auszuwählen. HINWEIS: Beim Ausführen einer manuellen Station oder eines Programms wird der Wert „Saisonale Anpassung“ verwendet. Erweiterte Optionen ESP-Me-Benutzerhandbuch... -
Seite 6: Installation
Installation Steuergerät montieren Standort wählen Installations-Checkliste Wenn Sie das ESP-Me-Steuergerät zum ersten Mal installieren, empfehlen wir, dass Sie die folgenden Schritte in der angegebenen Reihenfolge durchführen. Jeder Schritt kann anhand der Checkliste abgehakt werden: Rain+Birdt ˆ Checkliste (siehe Seite III) 11 ZOLL ˆ... -
Seite 7: Steuergerät Montieren
Im Leitfaden für Ihr Gebäude finden Netzspannung an das Steuergerät vorzunehmen. Sie weiterführende Informationen. Das Steuergerät darf nur von Fachpersonal installiert werden. Elektrische Spezifikation Eingang 230 VAC, 0,2 A, 50/60 Hz Ausgang 25,5 VAC, 1,0 A, 50/60 Hz Installation ESP-Me-Benutzerhandbuch... -
Seite 8: Module Zur Stationserweiterung
(ESPSM6) Beschreibung feste Stationsnummerierung HINWEIS: Modell mit 6 Stationen nur kompatibel Das Steuergerät ist mit Fester Stationsnummerierung mit ESP-Me. Sie sind nicht mit dem älteren konfiguriert. Jeder Schacht kann 6 Stationsmodule Steuergerät abwärtskompatibel. aufnehmen und die Stationsnummer für den späteren Gebrauch reservieren, wenn ein 6-Stationen-Modul nicht in HINWEIS: Für eine optimale Sequenzierung der... -
Seite 9: Modulkonfiguration
HINWEIS: Lücken in der Nummerierung der Stationen führen nicht dazu, dass das Steuergerät ausfällt. Nur die Nummerierung der Stationen ist davon betroffen. Wenn während der Programmierung die Stromversorgung eingeschaltet ist, überspringt das Steuergerät nicht verwendete Stationen, an denen kein Modul installiert ist. Installation ESP-Me-Benutzerhandbuch... -
Seite 10: Hauptventil Anschließen
Hauptventil anschließen Pumpstartrelais anschließen Optionales Hauptventil an das ESP-Me-Steuergerät Optionales Pumpstartrelais an das ESP-Me-Steuergerät anschließen. anschließen. ACHTUNG: Hauptventildrähte nicht durch dieselbe HINWEIS: Das ESP-Me-Steuergerät versorgt Pumpen Öffnung wie die Stromverkabelung führen. NICHT mit Strom. ACHTUNG: Kabel des Pumpstartrelais nicht durch dieselbe Öffnung wie die Stromverkabelung führen. -
Seite 11: Optionalen Regensensor Anschließen (Kabelbasiert Oder Drahtlos)
8 9 10 14 15 16 20 21 22 Optionalen Regensensor an das ESP-Me-Steuergerät VT MV COM anschließen. HINWEIS: Das ESP-Me-Steuergerät ist nicht mit 1 2 3 4 VT = VALVE TEST CONNECT einem normal geöffneten Regensensor kompatibel. 120 VAC Das Steuergerät ist für den Gebrauch mit einem... -
Seite 12: Regensensor Auf „Aktiv" Setzen
Wenn der Regensensor auf AKTIV gesetzt ist, wird kein Symbol angezeigt. KEINE SYMBOL HINWEIS: Weitere Details finden Sie im Abschnitt „Regensensor” im Abschnitt „Erweiterte Optionen” des erweiterten Benutzerhandbuchs. HINWEIS: Das Warnlicht leuchtet nicht mehr auf, wenn die Bewässerung aufgrund von Regen verzögert wird. Installation ESP-Me-Benutzerhandbuch... -
Seite 13: Optionale Funktionen
Optionale Funktionen Optionales Zubehör anschließen HINWEIS: Nur von Rain Bird genehmigte Geräte mit 5-Pol-Zubehöranschluss verwenden. Nicht genehmigte Geräte können das Steuergerät beschädigen und zu einem Erlöschen der Garantie führen. Remote-Programmierung Remote-Programmierung der Frontplatte mithilfe von Batteriespannung durchführen. HINWEIS: Die Batterie wird nach 12 Stunden spannungslos, wenn Sie nicht an eine Wechselstromquelle angeschlossen wird. -
Seite 14: Fehlerbehebung
Wenn eine 9-V-Batterie für die fernbediente elektrischer Kurzschluss erkannt wurde. Programmierung verwendet und auf dem Display Das Alarm-LED-Licht an der Frontplatte des ESP-Me- wiederholt “-- -- -- -- --” angezeigt wird, Batterie ersetzen. Steuergeräts leuchtet auf, um den Alarmtyp zu anzugeben: ALARM Rücksetztaste (RESET) -
Seite 15: Häufig Gestellte Fragen
„Umgehen“ setzen. Überbrückungsdraht, der die beiden SENS-Klemmen am Klemmenstreifen verbindet fehlen oder beschädigt sein. Es hat gerade geregnet Dies gilt als normal. Der ESP-Me Dies gilt als normal. und das Alarmlicht erkennt die Unterbrechung der leuchtet nicht auf. Warum? Bewässerung aufgrund von Regen... -
Seite 16: Elektrische Funktionsstörungen (Led Leuchtet Durchgehend)
Weitere Einzelheiten finden Sie unter www.rainbird.com/controllersupport Konformitätserklärung FCC Part 15 Rain Bird Corporation bestätigt hiermit, dass die ESP-Me- Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Produktfamilien für die Bewässerungssteuerung die europäischen Gerät der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte Richtlinien 2004/108/EC zur „elektromagnetischen Verträglichkeit“... - Seite 17 Fax: (49) 07032 9901 11 Fax: (46) 42 20 40 65 Tel.: (90) 216 443 75 23 Fax: (34) 91 632 46 45 Fax: (90) 216 461 74 52 www.rainbird.com www.rainbird.eu 1-800-724-6247 2013 Rain Bird Corporation 14FE13 Eingetragene Marke der Rain Bird Corporation D50048EO...
