D

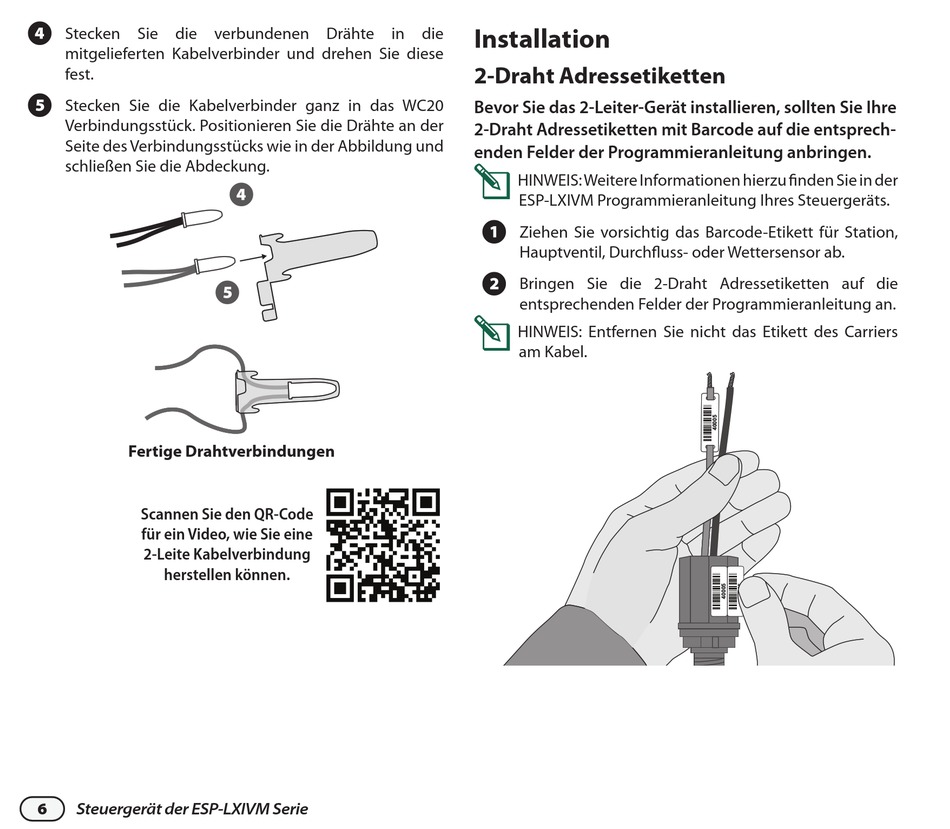

Stecken Sie die verbundenen Drähte in die
mitgelieferten Kabelverbinder und drehen Sie diese
fest.
E
Stecken Sie die Kabelverbinder ganz in das WC20
Verbindungsstück. Positionieren Sie die Drähte an der
Seite des Verbindungsstücks wie in der Abbildung und
schließen Sie die Abdeckung.
Fertige Drahtverbindungen
Scannen Sie den QR-Code
für ein Video, wie Sie eine
2-Leite Kabelverbindung
herstellen können.
6
Steuergerät der ESP-LXIVM Serie
D
E
Installation
2-Draht Adressetiketten
Bevor Sie das 2-Leiter-Gerät installieren, sollten Sie Ihre
2-Draht Adressetiketten mit Barcode auf die entsprech-
enden Felder der Programmieranleitung anbringen.
B
HINWEIS: Weitere Informationen hierzu finden Sie in der
ESP-LXIVM Programmieranleitung Ihres Steuergeräts.
A
Ziehen Sie vorsichtig das Barcode-Etikett für Station,
Hauptventil, Durchfluss- oder Wettersensor ab.
B
Bringen Sie die 2-Draht Adressetiketten auf die
entsprechenden Felder der Programmieranleitung an.
B
HINWEIS: Entfernen Sie nicht das Etikett des Carriers
am Kabel.
