KNÖPFE, SCHALTER UND ANZEIGEN

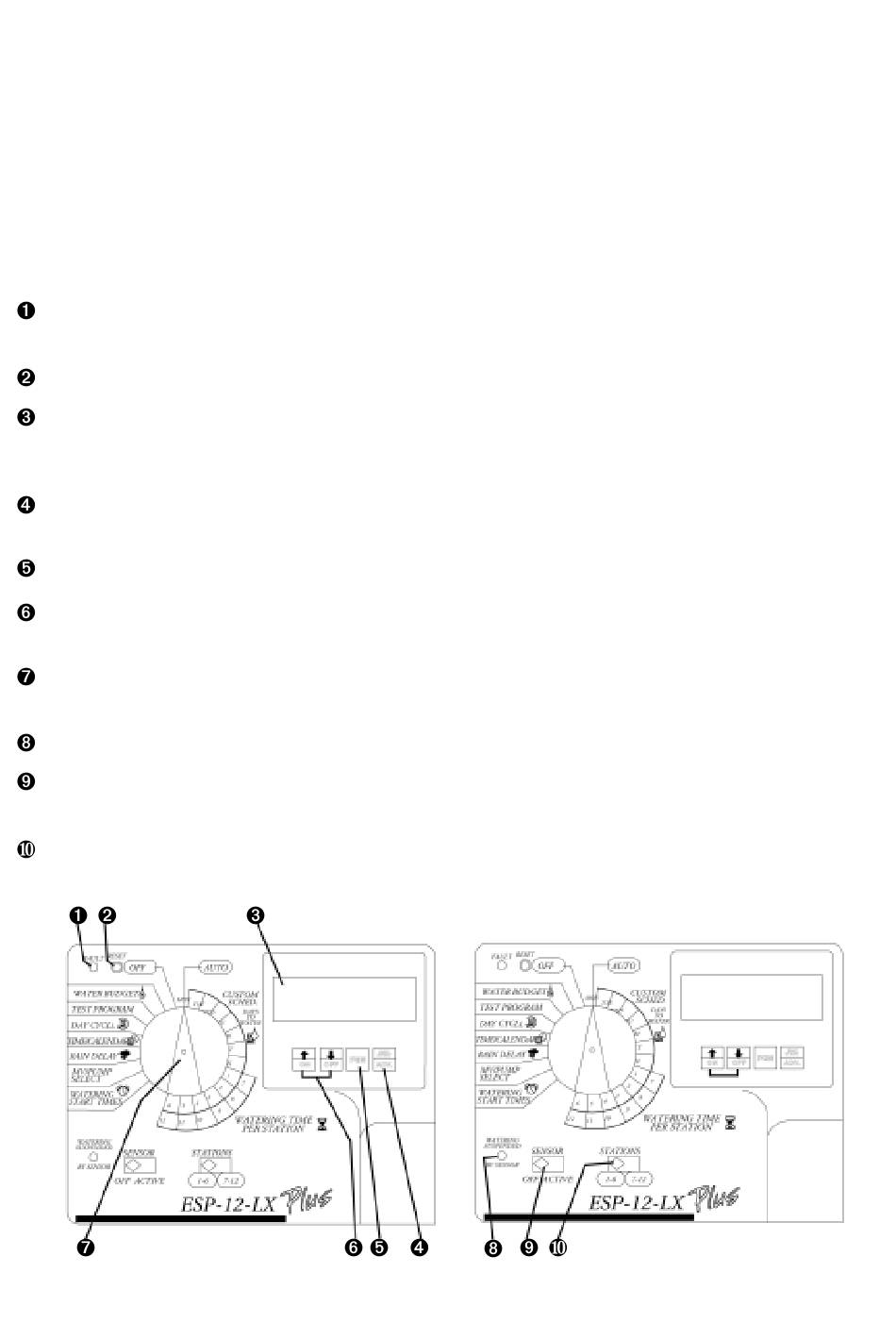

Auf der nebenstehenden Zeichnung sehen Sie die Knöpfe, Schalter und Anzeigen des ESP-LX+ Steuergerätes.
LED-Fehleranzeige - blinkt, wenn das Steuergerät einen Kurzschluß in einer Station
bemerkt.
Reset-Schalter - zum Abstellen der Fehleranzeige, nachdem der Fehler behoben wurde.
LCD-Anzeige - während des normalen Betriebs wird die Tageszeit angezeigt; während des
Programmierens das Ergebnis Ihrer Eingaben; während der Beregnung die gerade
beregnende Station und die verbleibenden Minuten.
Manueller Start / Vorwärts - Taste für den manuellen Start eines Programms oder um
manuell von einer Station zu nächsten zu gehen. Auch für Programmänderungen.
PGM - Programmtaste, um Programm A, B, C oder D-drip einzustellen.
Pfeil / Ein-Aus (ON/OFF) Tasten - für die Einstellung von Zeiten und Tagen der Beregnung
und für Programmänderungen.
Programm-Wahlscheibe - zum Ein- und Ausschalten des Steuergerätes und zum
Programmieren
LED Sensor-Anzeige - leuchtet, wenn die Beregnung durch einen Sensor unterbrochen ist.
Ein/Aus-Schalter für Sensor - um die Meldung eines Sensors zu beachten oder zu
übergehen.(Sensoren sind optional.)
Schalter, um die Station zu wechseln - um eine der Stationen auf der Programm-
Wahlscheibe zu wählen. Nur für die 12-, 16- und 24-Stationen Modelle.
MON= Montag
TUE= Dienstag
ESP-LXPlus
WED= Mittwoch THU= Donnerstag FRI= Freitag
SAT= Samstag
SUN= Sonntag
