Steuerelemente, Schalter Und Anzeigen - Rain Bird ESP-LXME Installations-, Programmier- Und Betriebsanleitung

Steuerelemente, Schalter und Anzeigen

Wichtige Betriebsfunktionen an der Frontplatte des
ESP-LXME-Steuergeräts:
A Programmierscheibe
Dient zur Programmierung und zum Ein-/Ausschalten des
Steuergeräts.
B Wettersensorschalter
Damit wird das Steuergerät so eingestellt, dass Eingänge von
einem optionalen Sensor berücksichtigt oder ignoriert werden.
Weitere Informationen finden Sie in Abschnitt B unter „Schalter
„Umgangen/Aktiv" für Wettersensoren".
C
Programmwahlschalter
Damit wird das gewünschte Bewässerungsprogramm A, B, C oder
D ausgewählt. Weitere Informationen finden Sie in Abschnitt B
unter „Programmwahlschalter".
2 ESP-LXME-Steuergerät
1
2
3

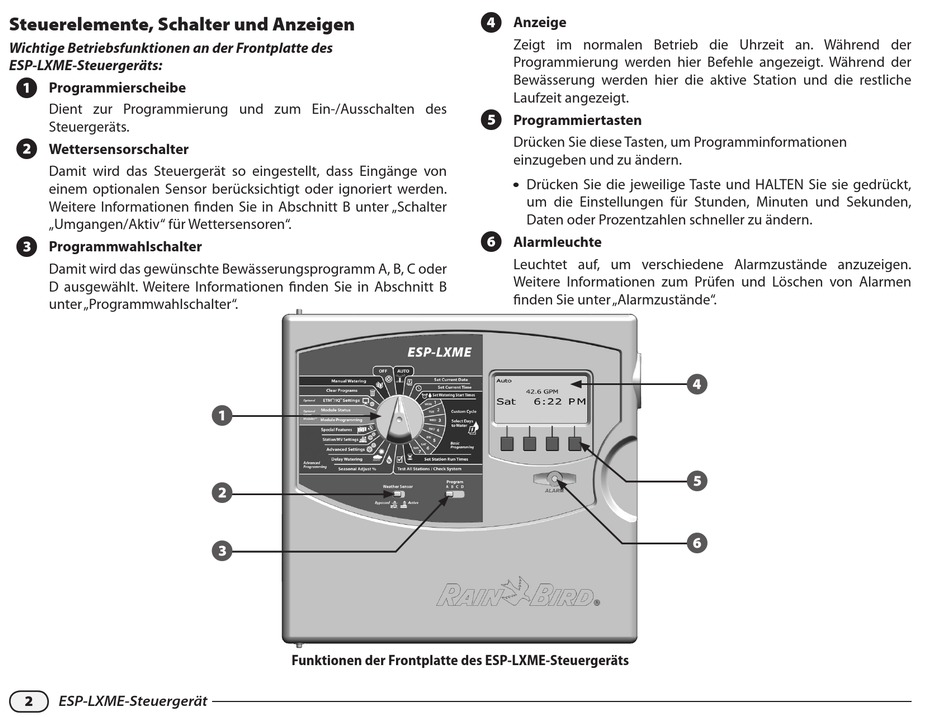

Funktionen der Frontplatte des ESP-LXME-Steuergeräts
D
Anzeige
Zeigt im normalen Betrieb die Uhrzeit an. Während der
Programmierung werden hier Befehle angezeigt. Während der
Bewässerung werden hier die aktive Station und die restliche
Laufzeit angezeigt.
E Programmiertasten
Drücken Sie diese Tasten, um Programminformationen
einzugeben und zu ändern.
l Drücken Sie die jeweilige Taste und HALTEN Sie sie gedrückt,
um die Einstellungen für Stunden, Minuten und Sekunden,
Daten oder Prozentzahlen schneller zu ändern.
F
Alarmleuchte
Leuchtet auf, um verschiedene Alarmzustände anzuzeigen.
Weitere Informationen zum Prüfen und Löschen von Alarmen
finden Sie unter „Alarmzustände".
4
5
6
