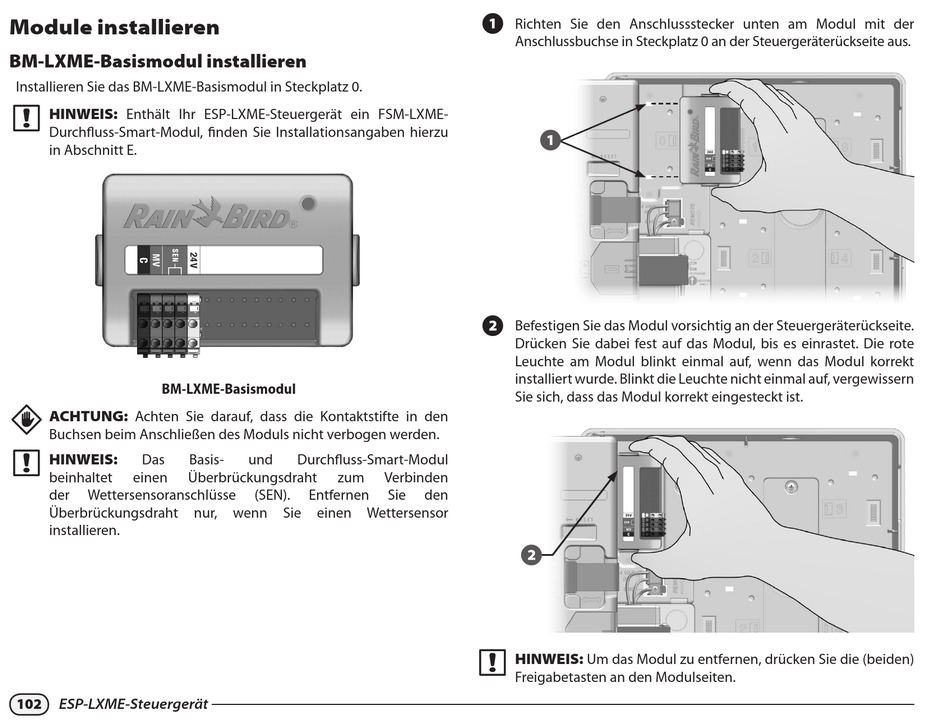

Module installieren
BM-LXME-Basismodul installieren
Installieren Sie das BM-LXME-Basismodul in Steckplatz 0.
HINWEIS: Enthält Ihr ESP-LXME-Steuergerät ein FSM-LXME-
Durchfluss-Smart-Modul, finden Sie Installationsangaben hierzu
in Abschnitt E.
BM-LXME-Basismodul
ACHTUNG: Achten Sie darauf, dass die Kontaktstifte in den
Buchsen beim Anschließen des Moduls nicht verbogen werden.
Das
Basis-
HINWEIS:
beinhaltet
einen
Überbrückungsdraht
der
Wettersensoranschlüsse
Überbrückungsdraht
installieren.
102
ESP-LXME-Steuergerät
und
Durchfluss-Smart-Modul
zum
(SEN).
Entfernen
nur,
wenn
Sie
einen Wettersensor
A
Richten Sie den Anschlussstecker unten am Modul mit der
Anschlussbuchse in Steckplatz 0 an der Steuergeräterückseite aus.
1
B
Befestigen Sie das Modul vorsichtig an der Steuergeräterückseite.
Drücken Sie dabei fest auf das Modul, bis es einrastet. Die rote
Leuchte am Modul blinkt einmal auf, wenn das Modul korrekt
installiert wurde. Blinkt die Leuchte nicht einmal auf, vergewissern
Sie sich, dass das Modul korrekt eingesteckt ist.
Verbinden
Sie
den
2
HINWEIS: Um das Modul zu entfernen, drücken Sie die (beiden)
Freigabetasten an den Modulseiten.
