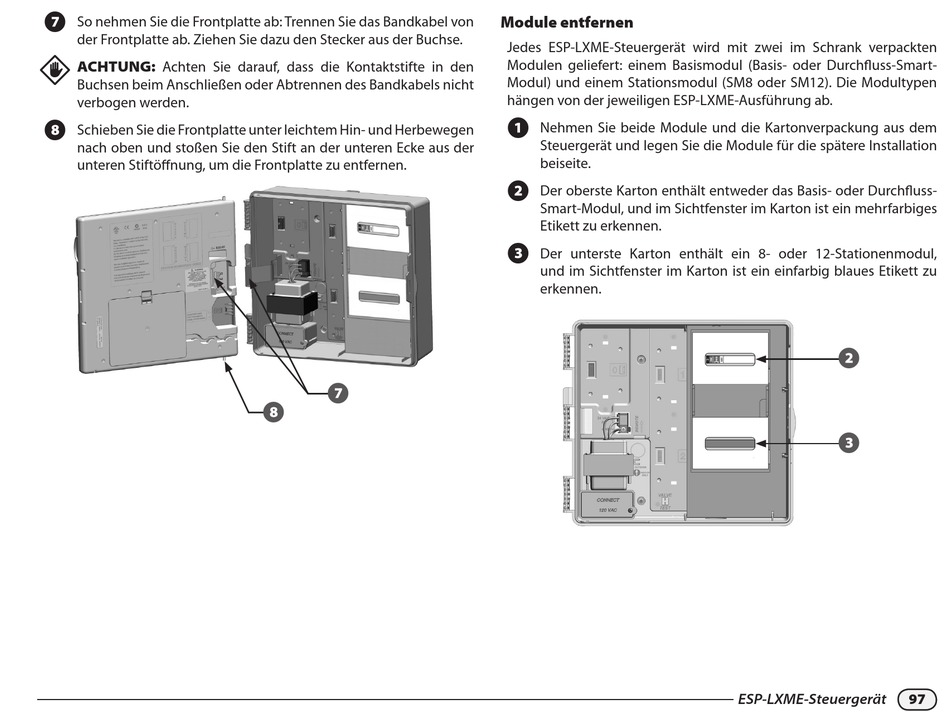

So nehmen Sie die Frontplatte ab: Trennen Sie das Bandkabel von
der Frontplatte ab. Ziehen Sie dazu den Stecker aus der Buchse.

ACHTUNG: Achten Sie darauf, dass die Kontaktstifte in den
Buchsen beim Anschließen oder Abtrennen des Bandkabels nicht
verbogen werden.
H
Schieben Sie die Frontplatte unter leichtem Hin- und Herbewegen
nach oben und stoßen Sie den Stift an der unteren Ecke aus der
unteren Stiftöffnung, um die Frontplatte zu entfernen.
7
8

Module entfernen

Jedes ESP-LXME-Steuergerät wird mit zwei im Schrank verpackten
Modulen geliefert: einem Basismodul (Basis- oder Durchfluss-Smart-
Modul) und einem Stationsmodul (SM8 oder SM12). Die Modultypen
hängen von der jeweiligen ESP-LXME-Ausführung ab.
A
Nehmen Sie beide Module und die Kartonverpackung aus dem
Steuergerät und legen Sie die Module für die spätere Installation
beiseite.
B
Der oberste Karton enthält entweder das Basis- oder Durchfluss-
Smart-Modul, und im Sichtfenster im Karton ist ein mehrfarbiges
Etikett zu erkennen.
C
Der unterste Karton enthält ein 8- oder 12-Stationenmodul,
und im Sichtfenster im Karton ist ein einfarbig blaues Etikett zu
erkennen.

2
3
ESP-LXME-Steuergerät 97
