A

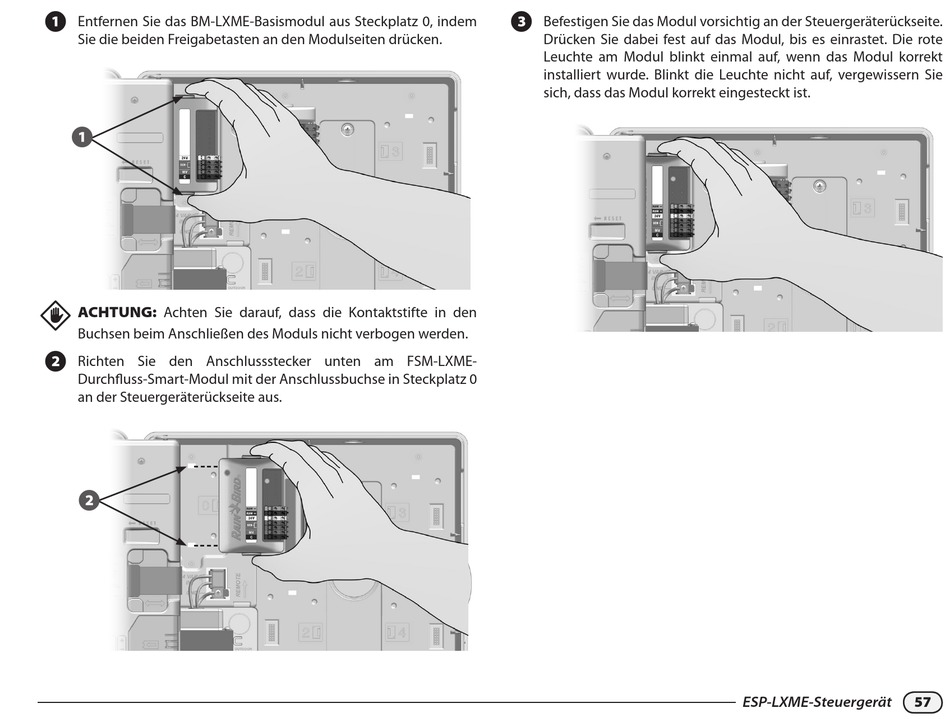

Entfernen Sie das BM-LXME-Basismodul aus Steckplatz 0, indem
Sie die beiden Freigabetasten an den Modulseiten drücken.
1
ACHTUNG: Achten Sie darauf, dass die Kontaktstifte in den
Buchsen beim Anschließen des Moduls nicht verbogen werden.
B
Richten Sie den Anschlussstecker unten am FSM-LXME-
Durchfluss-Smart-Modul mit der Anschlussbuchse in Steckplatz 0
an der Steuergeräterückseite aus.
2
C
Befestigen Sie das Modul vorsichtig an der Steuergeräterückseite.
Drücken Sie dabei fest auf das Modul, bis es einrastet. Die rote
Leuchte am Modul blinkt einmal auf, wenn das Modul korrekt
installiert wurde. Blinkt die Leuchte nicht auf, vergewissern Sie
sich, dass das Modul korrekt eingesteckt ist.
ESP-LXME-Steuergerät
57
