B

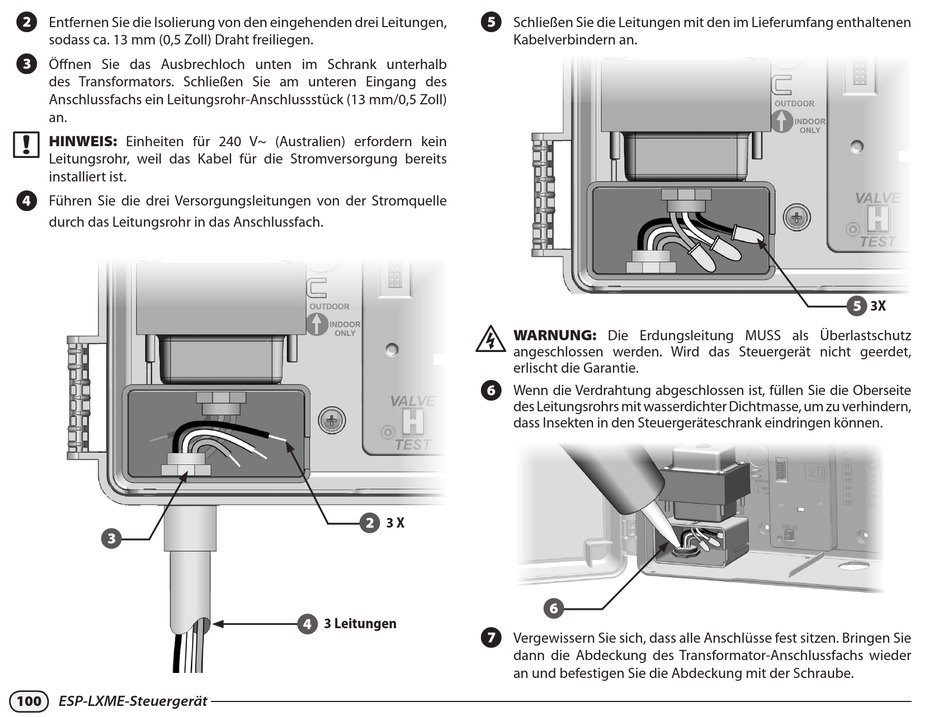

Entfernen Sie die Isolierung von den eingehenden drei Leitungen,
sodass ca. 13 mm (0,5 Zoll) Draht freiliegen.
C
Öffnen Sie das Ausbrechloch unten im Schrank unterhalb
des Transformators. Schließen Sie am unteren Eingang des
Anschlussfachs ein Leitungsrohr-Anschlussstück (13 mm/0,5 Zoll)
an.
HINWEIS: Einheiten für 240 V~ (Australien) erfordern kein
Leitungsrohr, weil das Kabel für die Stromversorgung bereits
installiert ist.
D
Führen Sie die drei Versorgungsleitungen von der Stromquelle
durch das Leitungsrohr in das Anschlussfach.
3
100
ESP-LXME-Steuergerät
2
3 X
4
3 Leitungen
E
Schließen Sie die Leitungen mit den im Lieferumfang enthaltenen
Kabelverbindern an.
WARNUNG: Die Erdungsleitung MUSS als Überlastschutz
angeschlossen werden. Wird das Steuergerät nicht geerdet,
erlischt die Garantie.
F
Wenn die Verdrahtung abgeschlossen ist, füllen Sie die Oberseite
des Leitungsrohrs mit wasserdichter Dichtmasse, um zu verhindern,
dass Insekten in den Steuergeräteschrank eindringen können.
6
G
Vergewissern Sie sich, dass alle Anschlüsse fest sitzen. Bringen Sie
dann die Abdeckung des Transformator-Anschlussfachs wieder
an und befestigen Sie die Abdeckung mit der Schraube.
5
3X
