- Seite 1 Steuergerät ESP Modular Anleitung zu Installation, Programmierung und Bedienung...
-
Seite 2: Installation

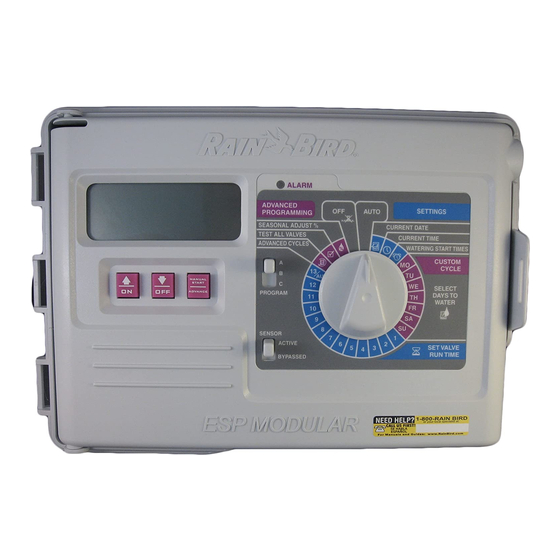

EINLEITUNG Der Steuergerät ESP Modular ist ein Bewässerungssteuerungsgerät für den häuslichen und 19,2 cm gewerblichen Einsatz. Der Steuergerät ESP Modular IESP-4M ist für den Gebrauch im Innen- und Außenbereich geeignet. Die Basiseinheit unterstützt vier Ventile und ein 27,2 cm Hauptventil-/Pumpenstartrelais. -
Seite 3: Montage Des Steuergerätes
MÜSSEN zum zusätzlichen Schutz vor elektrischen Spannungsstößen verbunden werden. Drehen Sie die entsprechenden Befestigungen in die unteren Montagelöcher. Vergewissern Sie sich, dass 230 VAC das Gehäuse sicher befestigt ist. Passend für 1,3 cm Leitungsmaterial Steuergerät ESP Modular Anleitung zu Installation, Programmierung und Bedienung... -
Seite 4: Verkabelung - Elecktromagnetventile
Die Ventilprüfklemme (VT) bietet eine ständige 24V-Leistung Empfohlene Relais: FINDER 55 32 80 24, (bei angeschlossenem Wechselstrom), die zur schnellen HAGER ES-224, TELEMECANIQUEGC Prüfung der Verkabelung von Stationsventilen eingesetzt 1610B5 oder gleichwertige. werden kann. Anleitung zu Installation, Programmierung und Bedienung Steuergerät ESP Modular... -
Seite 5: Jumper-Einstellungen Für Unbenutzte Stationen
Jumpereinstellungen vorgenommen und diese dann nur seriell an das COM-Terminal angeschlossen versehentlich eingeschaltet werden, kann es werden. passieren, dass die Pumpe ohne Wasserentnahme arbeitet. Hierdurch kann die Pumpe überhitzen oder durchbrennen. Steuergerät ESP Modular Anleitung zu Installation, Programmierung und Bedienung... -
Seite 6: Installieren Von Modulen
Schieben Sie ein Modul in einen beliebigen offenen Steckplatz und stellen Sie sicher, dass der Hebel in entriegelter Position steht. Verriegeln Sie das Modul, indem Sie den Hebel nach rechts schieben. Anleitung zu Installation, Programmierung und Bedienung Steuergerät ESP Modular... -
Seite 7: Steuergerät Und Schalter
STEUERGERÄT UND SCHALTER Die Darstellung rechts zeigt das Steuergerät, Schalter und Anzeigen auf dem Steuergerät ESP Modular, einschließlich: LCD-Anzeige – Während des normalen Betriebes wird die Tageszeit angezeigt, während der Programmierung erscheinen die Ergebnisse Ihrer Eingaben, und während der Bewässerung werden das Ventil, das bewässert, sowie die noch verbleibenden Minuten der Laufzeit angezeigt. -
Seite 8: Einstellen Der Aktuellen Uhrzeit
PROGRAMMIERUNG I. EINSTELLEN DES AKTUELLEN II. EINSTELLEN DER III. PROGRAMMWAHL DATUMS AKTUELLEN UHRZEIT Anleitung zu Installation, Programmierung und Bedienung Steuergerät ESP Modular... -
Seite 9: Wahl Des Bewässerungszyklus
Tag, usw.) A. 1 7 «ON» (Ihre gewählten Wochentage) «OFF» 2 - Dienstag 3 - Mittwoch 4 - Donnerstag 5 - Freitag 6 - Samstag 7 – Sonntag «ON» «OFF» Steuergerät ESP Modular Anleitung zu Installation, Programmierung und Bedienung... -
Seite 10: Auswahl Des Bewässerungszyklus
Einstellung “OFF” zwischen 23:45 und 0:00 Uhr erscheint. Um zusätzliche Startzeiten für dieses Programm einzustellen, betätigen Sie die Taste , um die nächste Startzeit anzeigen zu lassen. Wiederholen Sie diesen Vorgang nach Bedarf. Anleitung zu Installation, Programmierung und Bedienung Steuergerät ESP Modular... -
Seite 11: Einstellen Der Laufzeit Für Ventilbewässerung
0 gestellt werden, schaltet sich Sie 1-3 nach Bedarf für die Programme B Minuten eingestellt ist und Sie 120% auswählen, die LED-Alarmanzeige ein. oder C. läuft Ventil 1 für 12 Minuten. Steuergerät ESP Modular Anleitung zu Installation, Programmierung und Bedienung... -
Seite 12: Einstellen Eines Ständigen Abschalttages
, bis erscheint und anzeigt, dass dieses Ventil Wählen Sie den Wochentag aus. nicht vom Sensor beeinflusst wird. Um diese Programmierung zu löschen, drücken Sie beide Tasten erneut, bis erscheint. Anleitung zu Installation, Programmierung und Bedienung Steuergerät ESP Modular... -
Seite 13: Manuelle Bedienung Der Ventile
Wiederholen Sie die Schritte 1 – 2, um die zusätzlichen Ventile manuell zu starten. Drücken Sie zum Starten. Die voreingestellte Zeit beträgt 2 Minuten.. Das System zeigt die aktuelle Zeit an, wenn die manuelle Bewässerung abgeschlossen ist. Steuergerät ESP Modular Anleitung zu Installation, Programmierung und Bedienung... -
Seite 14: Alle Programminformationen Löschen
XII. MANUELLER PROGRAMMABLAUF XIII. ALLE PROGRAMMINFORMATIONEN LÖSCHEN Beide für 5 Sekunden gedrückt halten, bis die Anzeige “RESET OK” (dt.: Löschen OK) erscheint. Loslassen. Anleitung zu Installation, Programmierung und Bedienung Steuergerät ESP Modular... -
Seite 15: Fehlersuche
8. Für das Ventil wurde keine Laufzeit eingestellt. Drehen Sie die Programmwählscheibe auf die Ventilnummer, und stellen Sie den nicht ein. Programmschalter ein, um die Laufzeit für das Ventil in jedem Programm zu überprüfen. Steuergerät ESP Modular Anleitung zu Installation, Programmierung und Bedienung... - Seite 16 Drehen Sie die Programmwählscheibe auf (dt.: Bewässerungs-Startzeit eingegeben worden. einstellen) und überprüfen Sie, ob irgendwelche Programme eine nicht gewünschte Startzeit enthalten. Anleitungen zum Einstellen und Löschen von Startzeiten finden Sie auf Seite 42. Anleitung zu Installation, Programmierung und Bedienung Steuergerät ESP Modular...
- Seite 17 Anpassungswert für die Jahreszeit ein und stellen Sie die Wählscheibe zurück auf . Die LED-Anzeige schaltet sich aus. 20.Kurzschluss in der Station Durch einen Kurzschluss in der Elektromagnet- oder Ventilverkabelung wurde die Station abgeschaltet. Siehe Fehlerbehebung für Ursache Nr. 9. Steuergerät ESP Modular Anleitung zu Installation, Programmierung und Bedienung...
- Seite 19 Fax (46) 42 20 40 65 Phone: (90) 216 443 75 23 Phone: (34) 916324810 Fax : (49) 7032-9901-11 Fax (90) 216 461 74 52 Fax: (34) 916324645 www.rainbird.fr www.rainbird.com © 2004 Rain Bird Corporation 1/04 P/N 636244 ® Registered trademark of Rain Bird Corporation...
