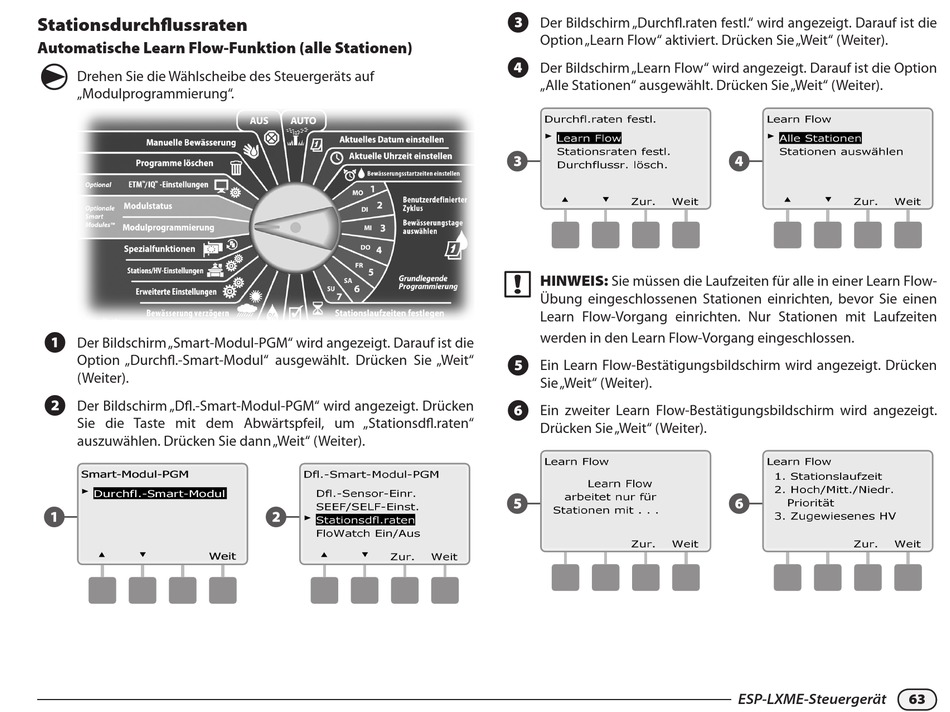

Stationsdurchflussraten
Automatische Learn Flow-Funktion (alle Stationen)
Drehen Sie die Wählscheibe des Steuergeräts auf
„Modulprogrammierung".
A
Der Bildschirm „Smart-Modul-PGM" wird angezeigt. Darauf ist die
Option „Durchfl.-Smart-Modul" ausgewählt. Drücken Sie „Weit"
(Weiter).
B
Der Bildschirm „Dfl.-Smart-Modul-PGM" wird angezeigt. Drücken
Sie die Taste mit dem Abwärtspfeil, um „Stationsdfl.raten"
auszuwählen. Drücken Sie dann „Weit" (Weiter).
1
2
C
Der Bildschirm „Durchfl.raten festl." wird angezeigt. Darauf ist die
Option „Learn Flow" aktiviert. Drücken Sie „Weit" (Weiter).
D
Der Bildschirm „Learn Flow" wird angezeigt. Darauf ist die Option
„Alle Stationen" ausgewählt. Drücken Sie „Weit" (Weiter).
3
HINWEIS: Sie müssen die Laufzeiten für alle in einer Learn Flow-
Übung eingeschlossenen Stationen einrichten, bevor Sie einen
Learn Flow-Vorgang einrichten. Nur Stationen mit Laufzeiten
werden in den Learn Flow-Vorgang eingeschlossen.
E
Ein Learn Flow-Bestätigungsbildschirm wird angezeigt. Drücken
Sie „Weit" (Weiter).
F
Ein zweiter Learn Flow-Bestätigungsbildschirm wird angezeigt.
Drücken Sie „Weit" (Weiter).
5
4
6
ESP-LXME-Steuergerät
63
