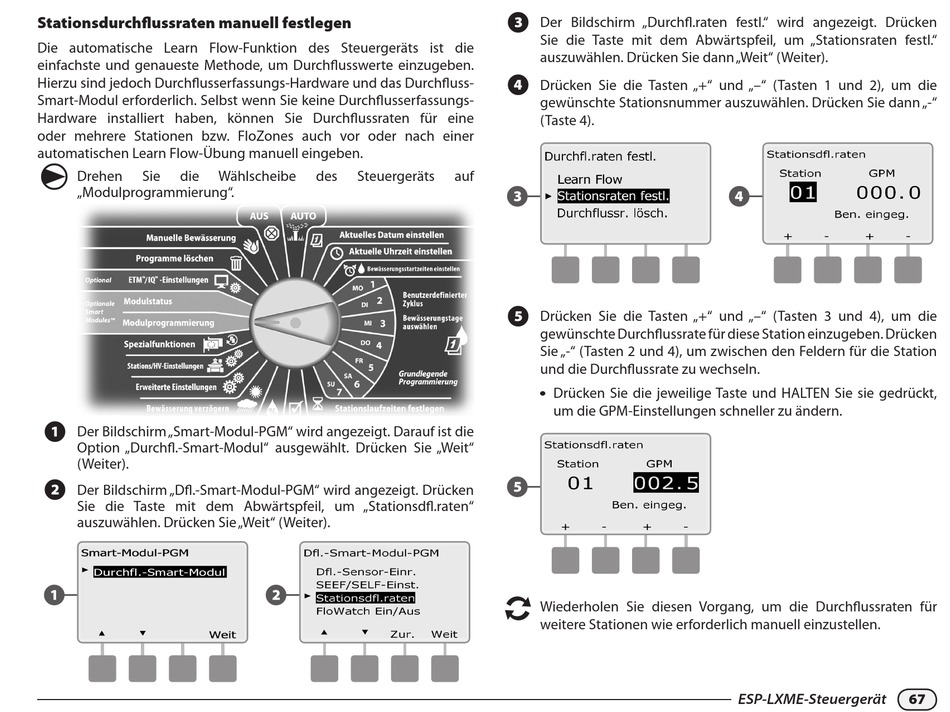

Stationsdurchflussraten Manuell Festlegen - Rain Bird ESP-LXME Installations-, Programmier- Und Betriebsanleitung

Stationsdurchflussraten manuell festlegen

Die automatische Learn Flow-Funktion des Steuergeräts ist die
einfachste und genaueste Methode, um Durchflusswerte einzugeben.
Hierzu sind jedoch Durchflusserfassungs-Hardware und das Durchfluss-
Smart-Modul erforderlich. Selbst wenn Sie keine Durchflusserfassungs-
Hardware installiert haben, können Sie Durchflussraten für eine
oder mehrere Stationen bzw. FloZones auch vor oder nach einer
automatischen Learn Flow-Übung manuell eingeben.

Drehen Sie die
„Modulprogrammierung".
A
Der Bildschirm „Smart-Modul-PGM" wird angezeigt. Darauf ist die
Option „Durchfl.-Smart-Modul" ausgewählt. Drücken Sie „Weit"
(Weiter).
B
Der Bildschirm „Dfl.-Smart-Modul-PGM" wird angezeigt. Drücken
Sie die Taste mit dem Abwärtspfeil, um „Stationsdfl.raten"
auszuwählen. Drücken Sie „Weit" (Weiter).
1
Wählscheibe des Steuergeräts
2
C
Der Bildschirm „Durchfl.raten festl." wird angezeigt. Drücken
Sie die Taste mit dem Abwärtspfeil, um „Stationsraten festl."
auszuwählen. Drücken Sie dann „Weit" (Weiter).
D
Drücken Sie die Tasten „+" und „–" (Tasten 1 und 2), um die
gewünschte Stationsnummer auszuwählen. Drücken Sie dann „-"
(Taste 4).
auf
3
E
Drücken Sie die Tasten „+" und „–" (Tasten 3 und 4), um die
gewünschte Durchflussrate für diese Station einzugeben. Drücken
Sie „-" (Tasten 2 und 4), um zwischen den Feldern für die Station
und die Durchflussrate zu wechseln.
l Drücken Sie die jeweilige Taste und HALTEN Sie sie gedrückt,
um die GPM-Einstellungen schneller zu ändern.
5

Wiederholen Sie diesen Vorgang, um die Durchflussraten für
weitere Stationen wie erforderlich manuell einzustellen.
4
ESP-LXME-Steuergerät 67
