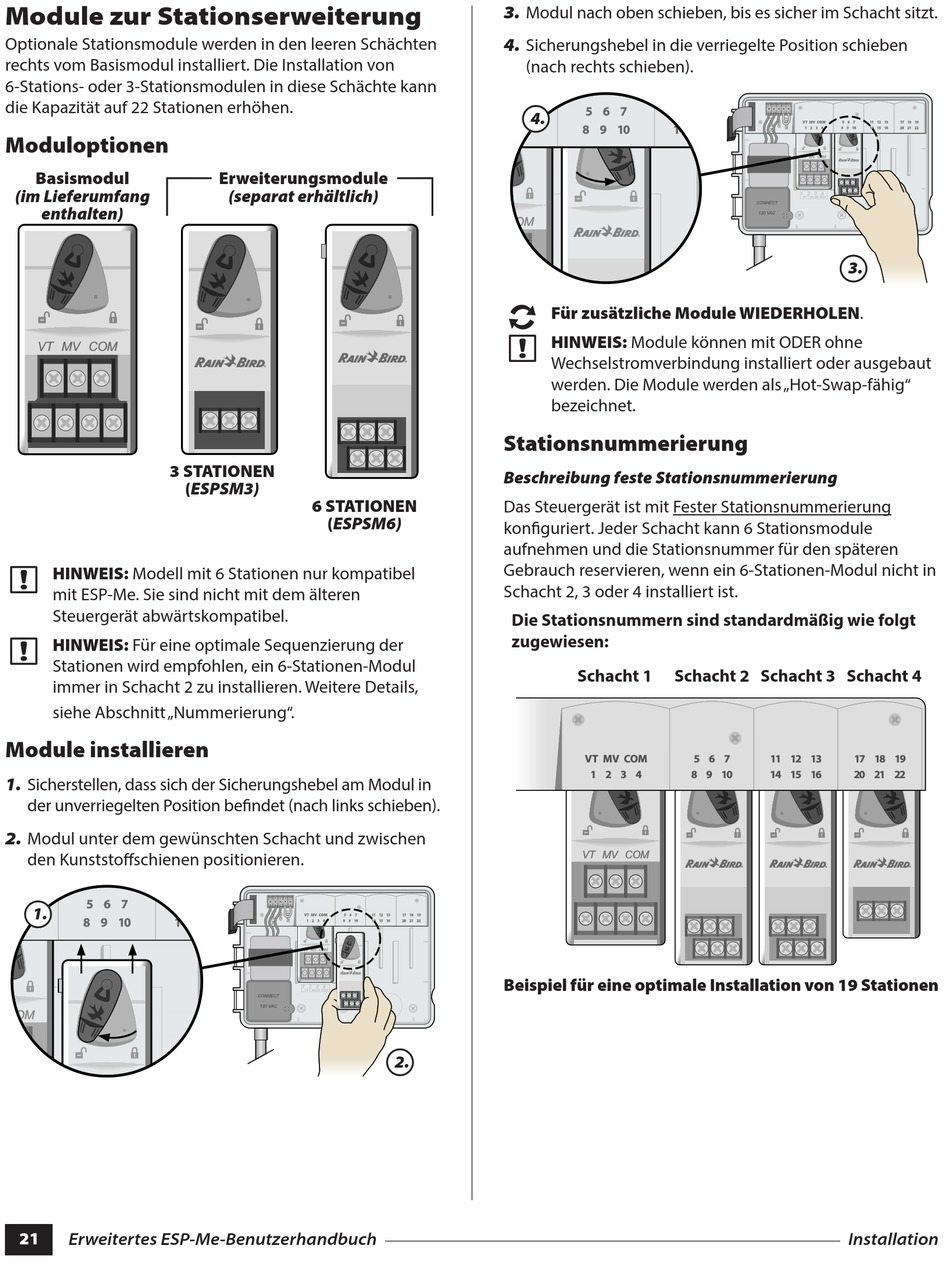

Module zur Stationserweiterung

Optionale Stationsmodule werden in den leeren Schächten
rechts vom Basismodul installiert. Die Installation von
6-Stations- oder 3-Stationsmodulen in diese Schächte kann
die Kapazität auf 22 Stationen erhöhen.

Moduloptionen

Basismodul
(im Lieferumfang
enthalten)
VT MV COM
3 STATIONEN
b d HINWEIS: Modell mit 6 Stationen nur kompatibel
mit ESP-Me. Sie sind nicht mit dem älteren
Steuergerät abwärtskompatibel.
b d
HINWEIS: Für eine optimale Sequenzierung der
Stationen wird empfohlen, ein 6-Stationen-Modul
immer in Schacht 2 zu installieren. Weitere Details,
siehe Abschnitt „Nummerierung".

Module installieren

1. Sicherstellen, dass sich der Sicherungshebel am Modul in
der unverriegelten Position befindet (nach links schieben).
2. Modul unter dem gewünschten Schacht und zwischen
den Kunststoffschienen positionieren.
1.
21 21
Erweitertes ESP-Me-Benutzerhandbuch
Erweiterungsmodule
(separat erhältlich)
Rain+Birdt
Rain+Birdt
(ESPSM3)
6 STATIONEN
(ESPSM6)
3. Modul nach oben schieben, bis es sicher im Schacht sitzt.
4. Sicherungshebel in die verriegelte Position schieben
(nach rechts schieben).
4.
e d
Für zusätzliche Module WIEDERHOLEN.
b d HINWEIS: Module können mit ODER ohne
Wechselstromverbindung installiert oder ausgebaut
werden. Die Module werden als „Hot-Swap-fähig"
bezeichnet.

Stationsnummerierung

Beschreibung feste Stationsnummerierung
Das Steuergerät ist mit Fester Stationsnummerierung
konfiguriert. Jeder Schacht kann 6 Stationsmodule
aufnehmen und die Stationsnummer für den späteren
Gebrauch reservieren, wenn ein 6-Stationen-Modul nicht in
Schacht 2, 3 oder 4 installiert ist.
Die Stationsnummern sind standardmäßig wie folgt
zugewiesen:
Beispiel für eine optimale Installation von 19 Stationen
2.
Schacht 1 Schacht 2 Schacht 3 Schacht 4
VT MV COM 5 6 7
1 2 3 4 8 9 10
VT MV COM
Rain+Birdt
3.
11 12 13 17 18 19
14 15 16 20 21 22
Rain+Birdt Rain+Birdt
Installation
