Module zur Stationserweiterung

Zusätzliche Stationsmodule können die Anzahl der
verfügbaren Stationen auf bis zu 22 erhöhen.

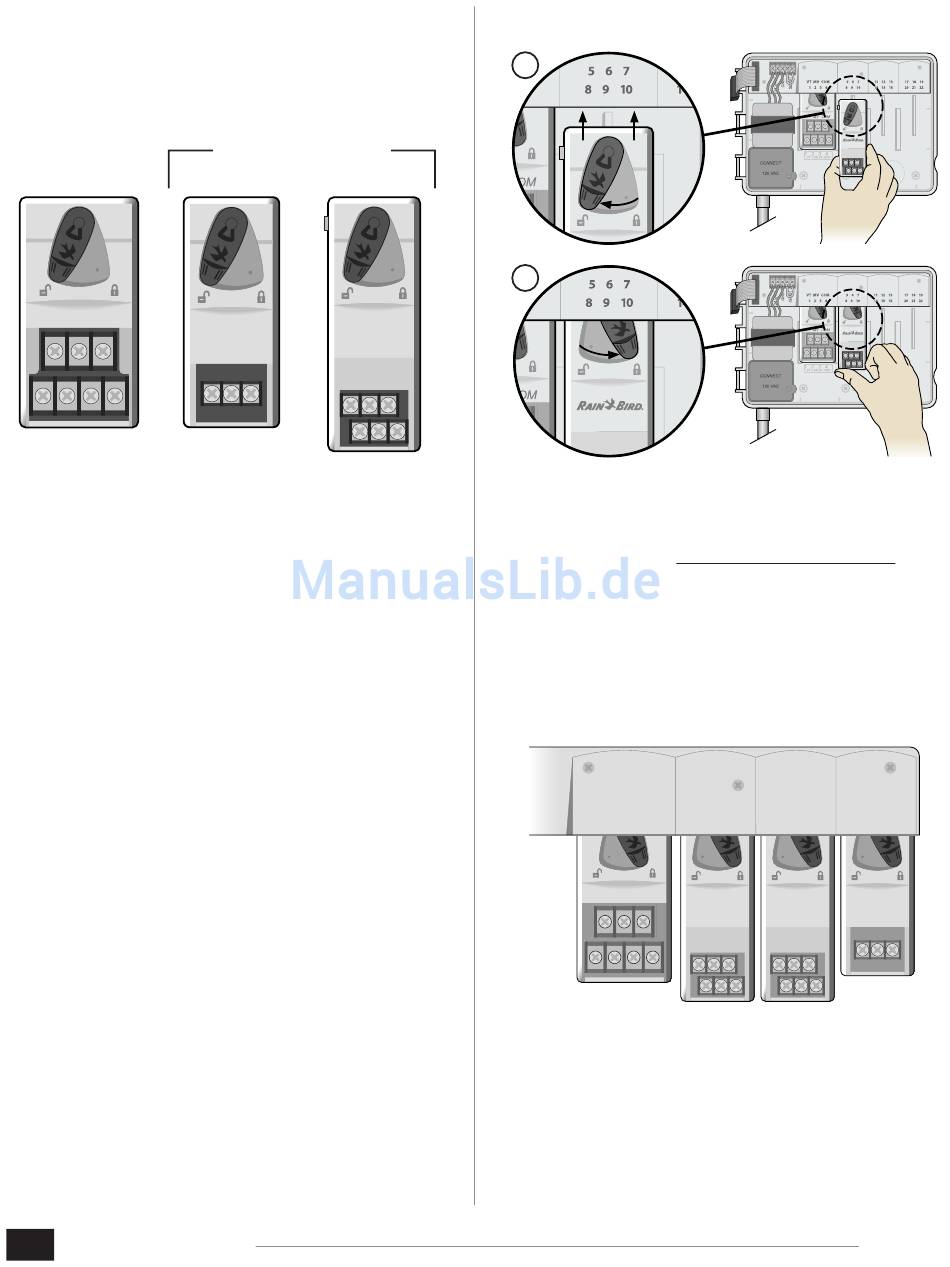

Moduloptionen

Basismodul (im
Lieferumfang
enthalten)
VT MV COM
3 STATIONEN
b d
HINWEIS: Modell mit 6 Stationen nur kompatibel
mit ESP-Me. Sie sind nicht mit dem älteren
Steuergerät abwärtskompatibel.
b d
HINWEIS: Für eine optimale Sequenzierung der
Stationen wird empfohlen, ein 6-Stationen-Modul
immer in Schacht 2 zu installieren. Weitere Details,
siehe Abschnitt „Nummerierung".
5 5
ESP-Me-Benutzerhandbuch
Erweiterungsmodule
(separat erhältlich)
Rain+Birdt
Rain+Birdt
(ESPSM3)
6 STATIONEN
(ESPSM6)

Module installieren

1.
2.

Stationsnummerierung

Beschreibung feste Stationsnummerierung
Das Steuergerät ist mit Fester Stationsnummerierung
konfiguriert. Jeder Schacht kann 6 Stationsmodule
aufnehmen und die Stationsnummer für den späteren
Gebrauch reservieren, wenn ein 6-Stationen-Modul nicht in
Schacht 2, 3 oder 4 installiert ist.
Die Stationsnummern sind standardmäßig wie folgt
zugewiesen:
Schacht 1 Schacht 2 Schacht 3 Schacht 4
VT MV COM
1 2 3 4
VT MV COM
Beispiel für eine optimale Installation von 19 Stationen
5 6 7 11 12 13 17 18 19
8 9 10 14 15 16 20 21 22
Rain+Birdt Rain+Birdt Rain+Birdt
Installation
