5.3.3

Austauschhalterung montieren

8014252/ZOH3/2017-08-04 | SICK
Irrtümer und Änderungen vorbehalten
Vorgehensweise

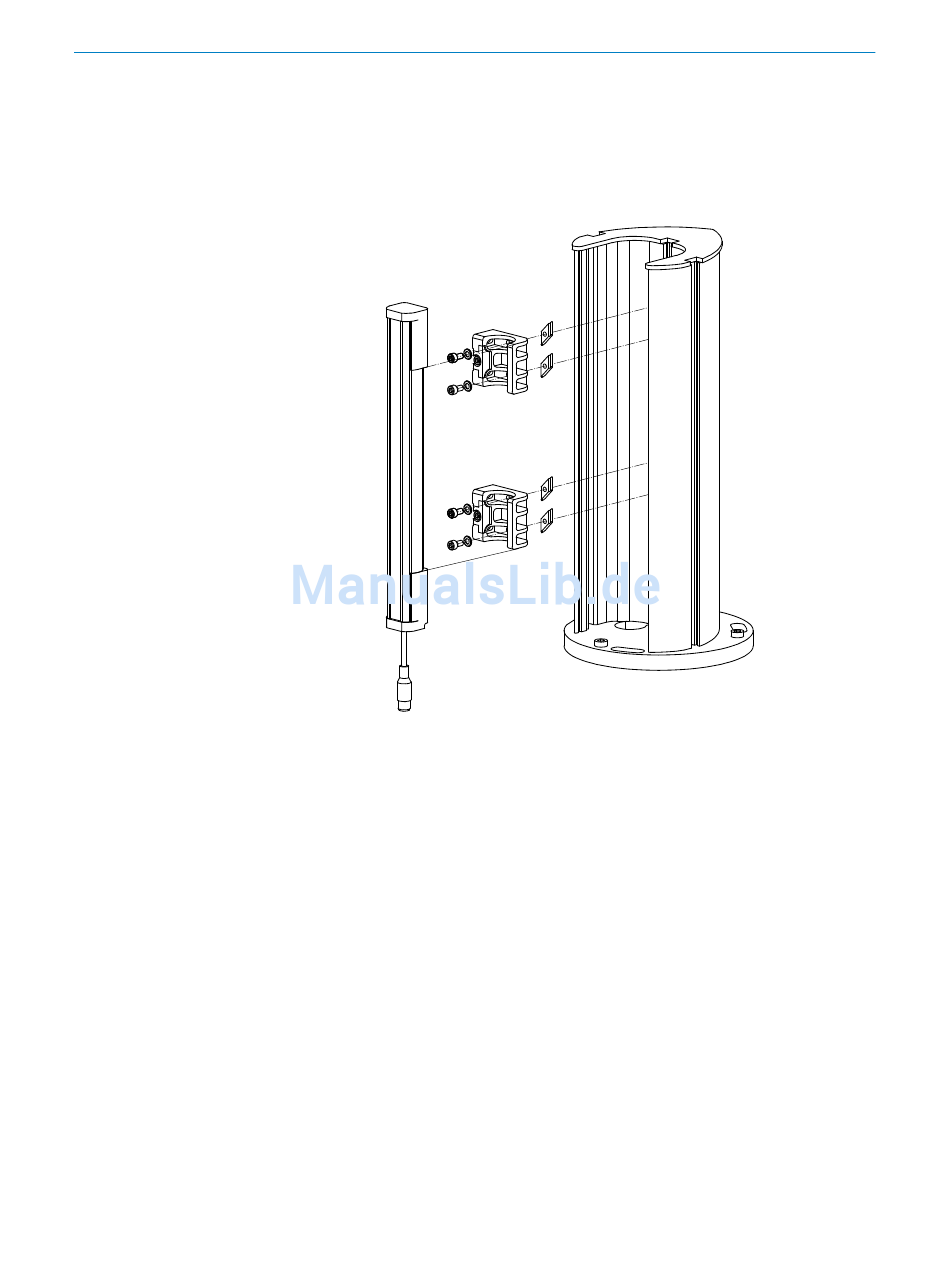

1. Nach der Montage der FlexFix-Halterungen Sender bzw. Empfänger von vorn in die
FlexFix-Halterungen eindrehen und Sender und Empfänger ausrichten.
2. Die Position des Senders und des Empfängers mit der M5-Schraube in der FlexFix-
Halterung fixieren.
Verwandte Themen
• „Ausrichtung von Sender und Empfänger", Seite 44
Überblick
Wenn ein vorhandener Sicherheits-Lichtvorhang C4000 mit einer Swivel-Mount-Halte‐
rung oder mit einer Seithalterung montiert ist, kann er mit der Austauschhalterung
durch einen Sicherheits-Lichtvorhang deTec4 Core ersetzt werden. Es müssen keine
neuen Bohrungen angebracht werden, da die vorhandenen Bohrungen für die Aus‐
tauschhalterung verwendet werden können.
Vorgehensweise
1. Neuen Sicherheits-Lichtvorhang so montieren, dass das Schutzfeld richtig positio‐
niert ist.
2. Abhängig von der vorhandenen Montagesituation eine der folgenden Montagevari‐
anten verwenden:
Für den Ersatz einer Swivel-Mount-Halterung (Artikelnummer 2019649 oder
°
2019659): Montagevariante A oder B
Für den Ersatz einer Seithalterung (Artikelnummer 2019506): Montagevari‐
°
ante C
