5
MONTAGE
5.3.2

FlexFix-Halterung montieren

34 B E T R I E B S A N L E I T U N G | deTec4 Core
1

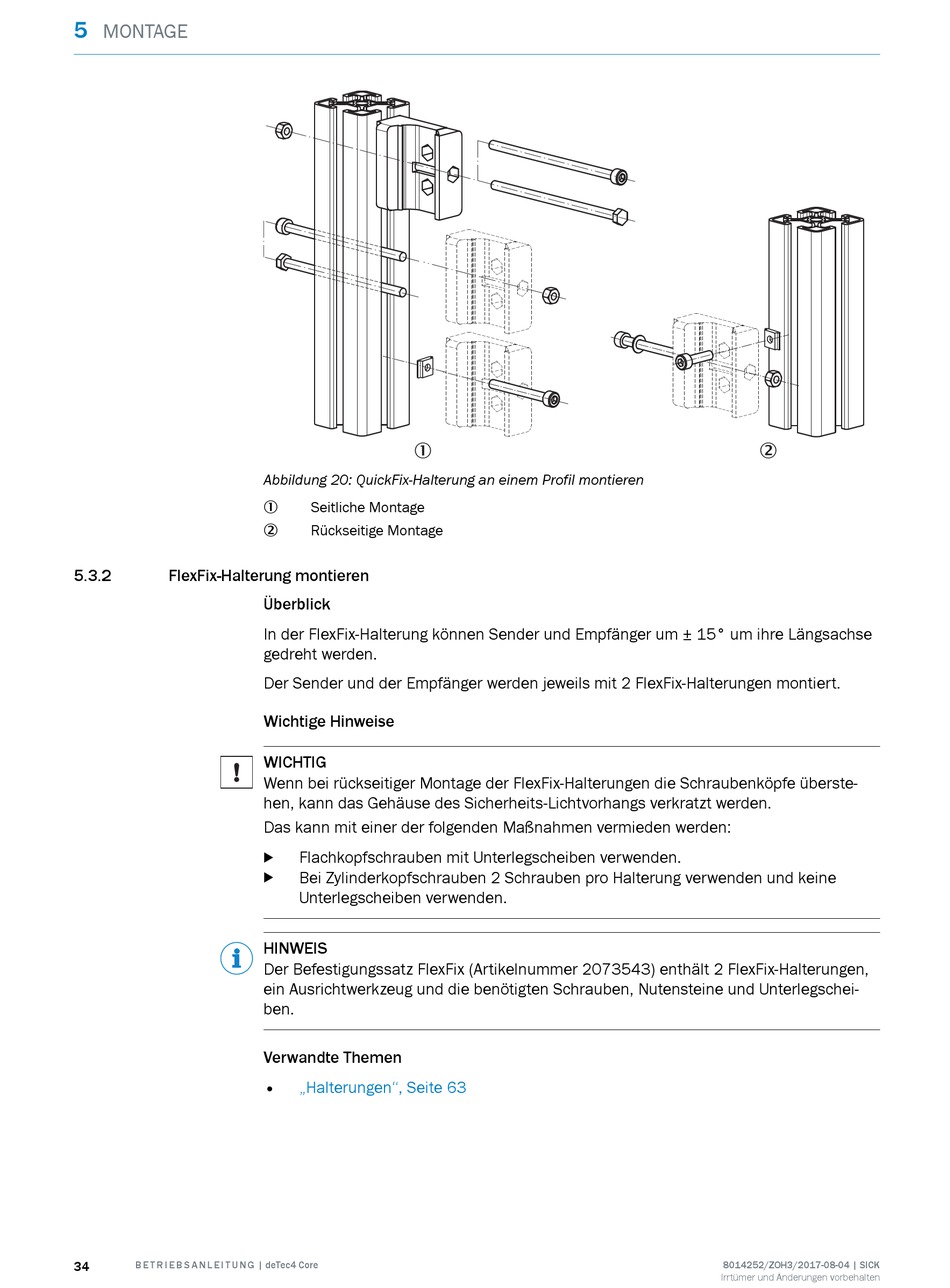

Abbildung 20: QuickFix-Halterung an einem Profil montieren
Seitliche Montage
1
Rückseitige Montage
2
Überblick
In der FlexFix-Halterung können Sender und Empfänger um ± 15° um ihre Längsachse
gedreht werden.
Der Sender und der Empfänger werden jeweils mit 2 FlexFix-Halterungen montiert.
Wichtige Hinweise
WICHTIG
Wenn bei rückseitiger Montage der FlexFix-Halterungen die Schraubenköpfe überste‐
hen, kann das Gehäuse des Sicherheits-Lichtvorhangs verkratzt werden.
Das kann mit einer der folgenden Maßnahmen vermieden werden:
Flachkopfschrauben mit Unterlegscheiben verwenden.
b
Bei Zylinderkopfschrauben 2 Schrauben pro Halterung verwenden und keine
b
Unterlegscheiben verwenden.
HINWEIS
Der Befestigungssatz FlexFix (Artikelnummer 2073543) enthält 2 FlexFix-Halterungen,
ein Ausrichtwerkzeug und die benötigten Schrauben, Nutensteine und Unterlegschei‐
ben.
Verwandte Themen
•
„Halterungen", Seite 63
2
