MONTAGEANLEITUNG
5

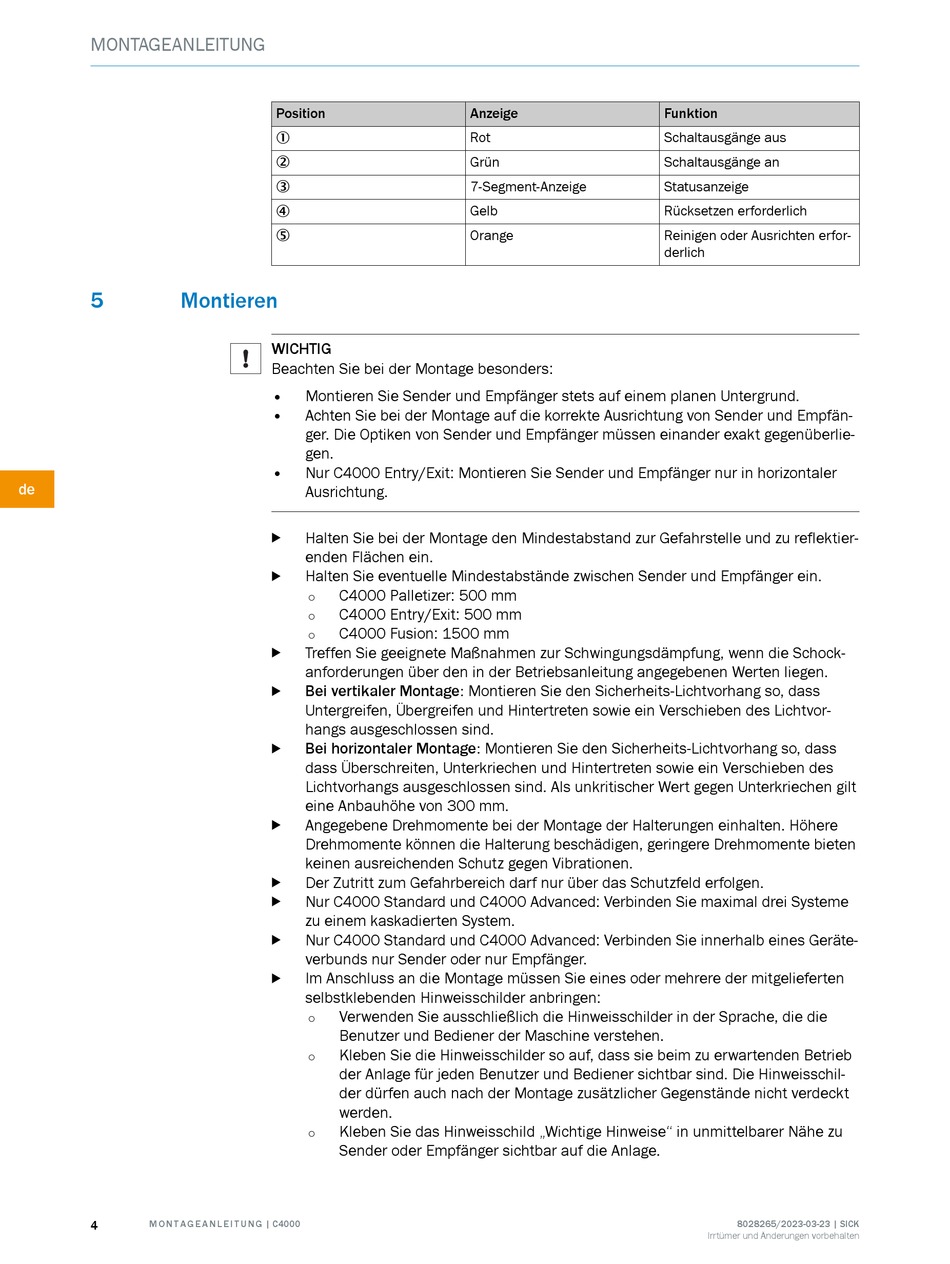

Montieren

de
4 M O N T A G E A N L E I T U N G | C4000
Position
1
2
3
4
5
WICHTIG
Beachten Sie bei der Montage besonders:
•
Montieren Sie Sender und Empfänger stets auf einem planen Untergrund.
• Achten Sie bei der Montage auf die korrekte Ausrichtung von Sender und Empfän‐
ger. Die Optiken von Sender und Empfänger müssen einander exakt gegenüberlie‐
gen.
• Nur C4000 Entry/Exit: Montieren Sie Sender und Empfänger nur in horizontaler
Ausrichtung.
Halten Sie bei der Montage den Mindestabstand zur Gefahrstelle und zu reflektier‐
b
enden Flächen ein.
Halten Sie eventuelle Mindestabstände zwischen Sender und Empfänger ein.
b
C4000 Palletizer: 500 mm
°
C4000 Entry/Exit: 500 mm
°
C4000 Fusion: 1500 mm
°
Treffen Sie geeignete Maßnahmen zur Schwingungsdämpfung, wenn die Schock‐
b
anforderungen über den in der Betriebsanleitung angegebenen Werten liegen.
Bei vertikaler Montage: Montieren Sie den Sicherheits-Lichtvorhang so, dass
b
Untergreifen, Übergreifen und Hintertreten sowie ein Verschieben des Lichtvor‐
hangs ausgeschlossen sind.
Bei horizontaler Montage: Montieren Sie den Sicherheits-Lichtvorhang so, dass
b
dass Überschreiten, Unterkriechen und Hintertreten sowie ein Verschieben des
Lichtvorhangs ausgeschlossen sind. Als unkritischer Wert gegen Unterkriechen gilt
eine Anbauhöhe von 300 mm.
Angegebene Drehmomente bei der Montage der Halterungen einhalten. Höhere
b
Drehmomente können die Halterung beschädigen, geringere Drehmomente bieten
keinen ausreichenden Schutz gegen Vibrationen.
Der Zutritt zum Gefahrbereich darf nur über das Schutzfeld erfolgen.
b
Nur C4000 Standard und C4000 Advanced: Verbinden Sie maximal drei Systeme
b
zu einem kaskadierten System.
Nur C4000 Standard und C4000 Advanced: Verbinden Sie innerhalb eines Geräte‐
b
verbunds nur Sender oder nur Empfänger.
Im Anschluss an die Montage müssen Sie eines oder mehrere der mitgelieferten
b
selbstklebenden Hinweisschilder anbringen:
Verwenden Sie ausschließlich die Hinweisschilder in der Sprache, die die
°
Benutzer und Bediener der Maschine verstehen.
Kleben Sie die Hinweisschilder so auf, dass sie beim zu erwartenden Betrieb
°
der Anlage für jeden Benutzer und Bediener sichtbar sind. Die Hinweisschil‐
der dürfen auch nach der Montage zusätzlicher Gegenstände nicht verdeckt
werden.
Kleben Sie das Hinweisschild „Wichtige Hinweise" in unmittelbarer Nähe zu
°
Sender oder Empfänger sichtbar auf die Anlage.
Anzeige
Rot
Grün
7-Segment-Anzeige
Gelb
Orange
Funktion
Schaltausgänge aus
Schaltausgänge an
Statusanzeige
Rücksetzen erforderlich
Reinigen oder Ausrichten erfor‐
derlich
