3
PRODUKTBESCHREIBUNG
3.3

Anwendungsbeispiele

14 B E T R I E B S A N L E I T U N G | deTec4 Core
Am Empfänger signalisieren 6 LEDs den Betriebszustand:
Position LED-Farbe
Rot/Grün
1
Rot
2
Blau
3
Die blauen Ausrichtgüte-LEDs zeigen in Kombination mit der rot blinkenden ERR-LED
auch Fehler an.
Verwandte Themen
• „Diagnose-LEDs", Seite 52

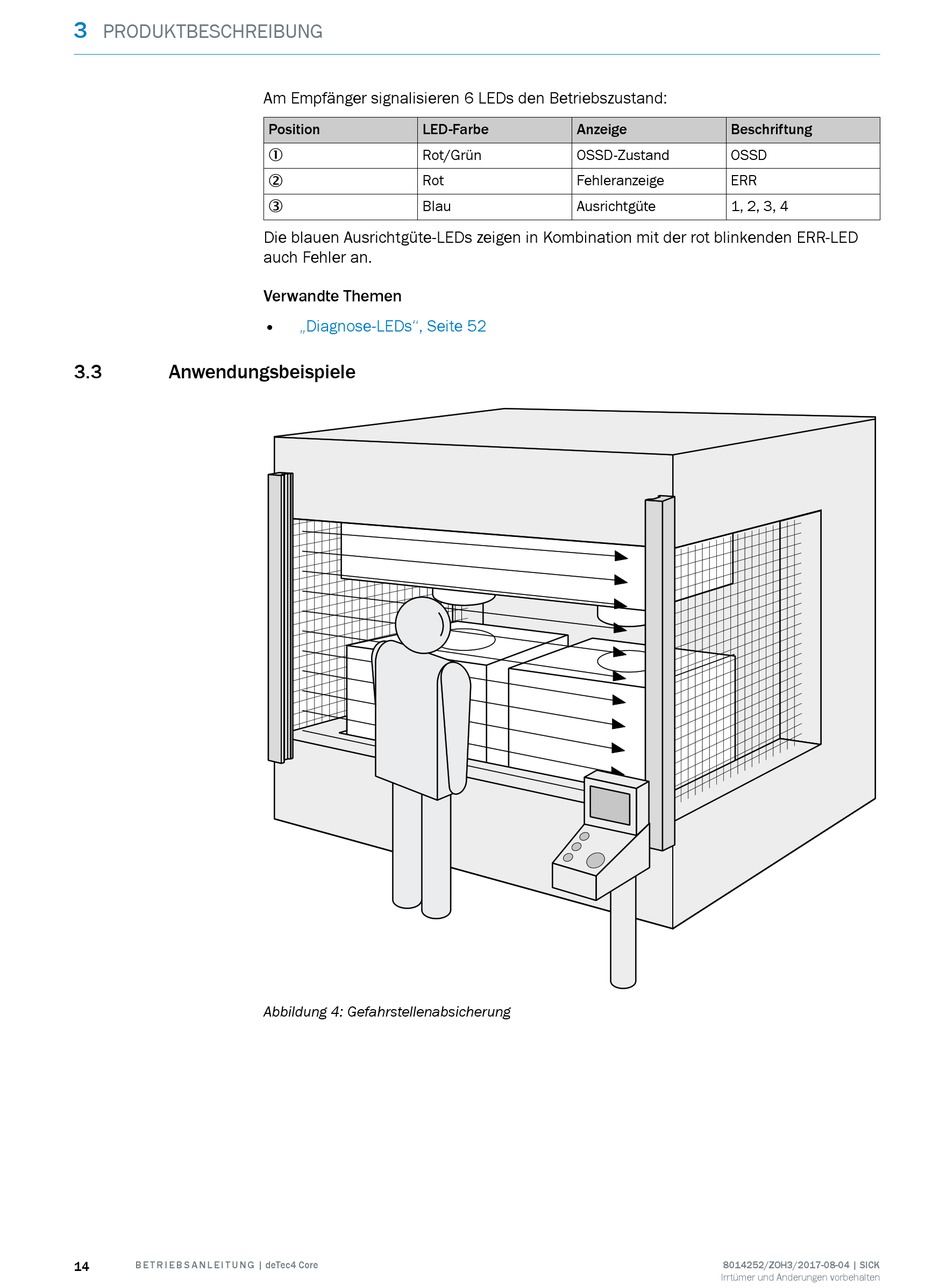

Abbildung 4: Gefahrstellenabsicherung
Anzeige Beschriftung
OSSD-Zustand OSSD
Fehleranzeige ERR
Ausrichtgüte 1, 2, 3, 4
