7
INBETRIEBNAHME
7.5 Prüfung bei Inbetriebnahme und Veränderungen
48 B E T R I E B S A N L E I T U N G | deTec4 Core

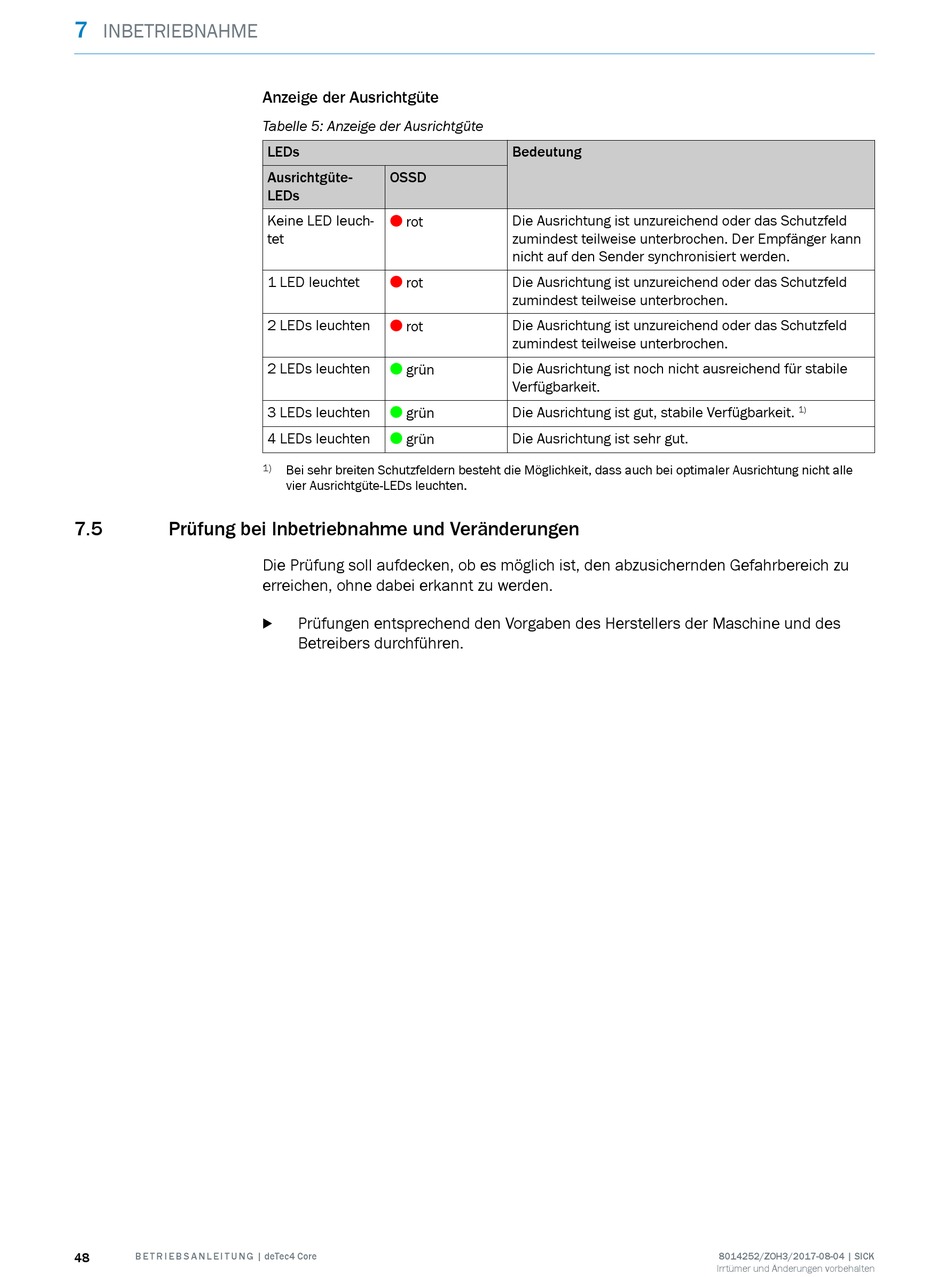

Anzeige der Ausrichtgüte
Tabelle 5: Anzeige der Ausrichtgüte
LEDs
Ausrichtgüte- OSSD
LEDs
Keine LED leuch‐
rot
O
tet
1 LED leuchtet
rot
O
2 LEDs leuchten rot
O
2 LEDs leuchten
grün
O
3 LEDs leuchten
grün
O
4 LEDs leuchten grün
O
1) Bei sehr breiten Schutzfeldern besteht die Möglichkeit, dass auch bei optimaler Ausrichtung nicht alle
vier Ausrichtgüte-LEDs leuchten.
Die Prüfung soll aufdecken, ob es möglich ist, den abzusichernden Gefahrbereich zu
erreichen, ohne dabei erkannt zu werden.
Prüfungen entsprechend den Vorgaben des Herstellers der Maschine und des
b
Betreibers durchführen.
Bedeutung
Die Ausrichtung ist unzureichend oder das Schutzfeld
zumindest teilweise unterbrochen. Der Empfänger kann
nicht auf den Sender synchronisiert werden.
Die Ausrichtung ist unzureichend oder das Schutzfeld
zumindest teilweise unterbrochen.
Die Ausrichtung ist unzureichend oder das Schutzfeld
zumindest teilweise unterbrochen.
Die Ausrichtung ist noch nicht ausreichend für stabile
Verfügbarkeit.
Die Ausrichtung ist gut, stabile Verfügbarkeit.
Die Ausrichtung ist sehr gut.
1)
