MONTAGE
32 B E T R I E B S A N L E I T U N G | deTec4 Core
Vorgehensweise

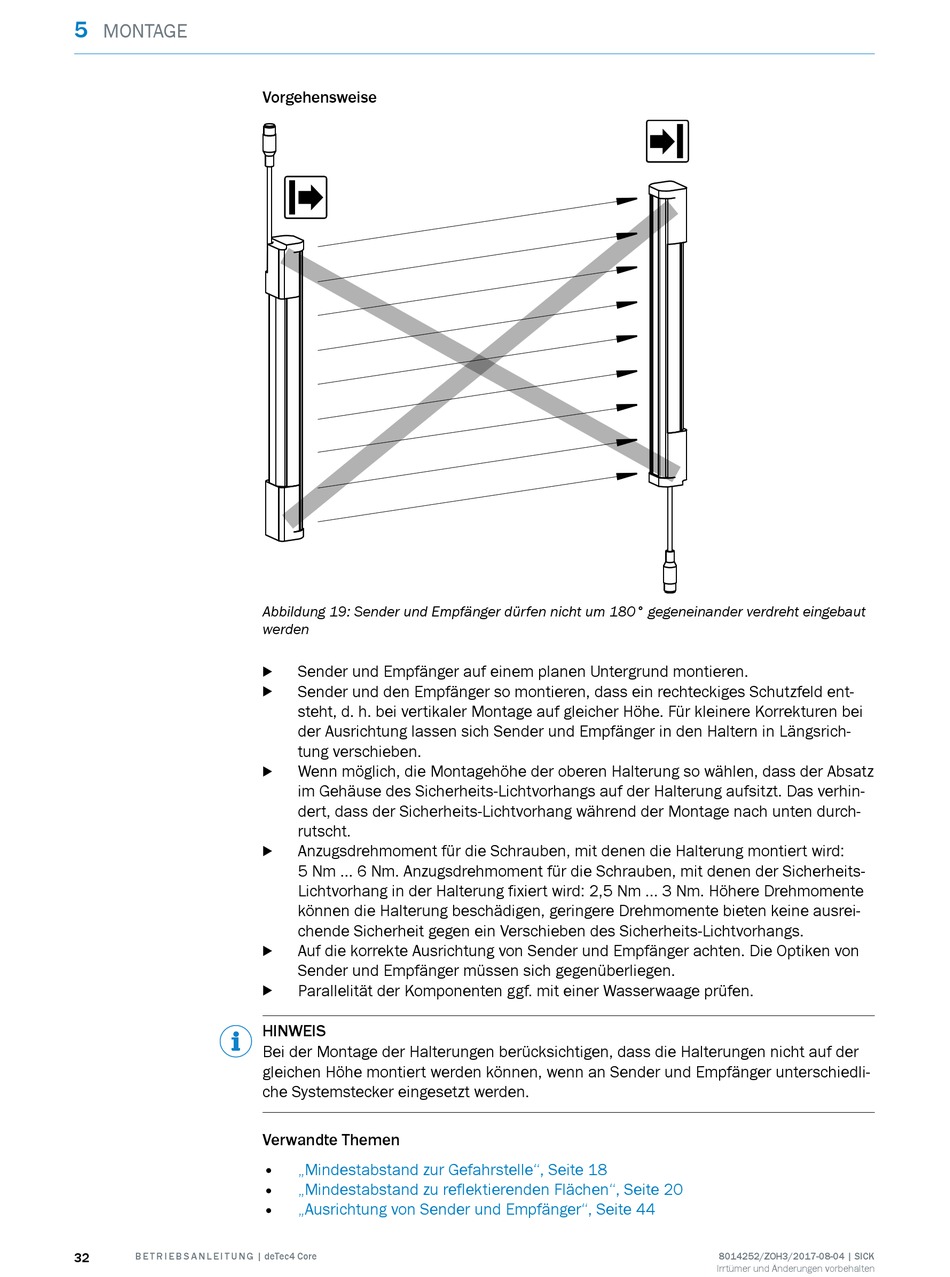

Abbildung 19: Sender und Empfänger dürfen nicht um 180° gegeneinander verdreht eingebaut
werden
Sender und Empfänger auf einem planen Untergrund montieren.
b
Sender und den Empfänger so montieren, dass ein rechteckiges Schutzfeld ent‐
b
steht, d. h. bei vertikaler Montage auf gleicher Höhe. Für kleinere Korrekturen bei
der Ausrichtung lassen sich Sender und Empfänger in den Haltern in Längsrich‐
tung verschieben.
Wenn möglich, die Montagehöhe der oberen Halterung so wählen, dass der Absatz
b
im Gehäuse des Sicherheits-Lichtvorhangs auf der Halterung aufsitzt. Das verhin‐
dert, dass der Sicherheits-Lichtvorhang während der Montage nach unten durch‐
rutscht.
Anzugsdrehmoment für die Schrauben, mit denen die Halterung montiert wird:
b
5 Nm ... 6 Nm. Anzugsdrehmoment für die Schrauben, mit denen der Sicherheits-
Lichtvorhang in der Halterung fixiert wird: 2,5 Nm ... 3 Nm. Höhere Drehmomente
können die Halterung beschädigen, geringere Drehmomente bieten keine ausrei‐
chende Sicherheit gegen ein Verschieben des Sicherheits-Lichtvorhangs.
Auf die korrekte Ausrichtung von Sender und Empfänger achten. Die Optiken von
b
Sender und Empfänger müssen sich gegenüberliegen.
Parallelität der Komponenten ggf. mit einer Wasserwaage prüfen.
b
HINWEIS
Bei der Montage der Halterungen berücksichtigen, dass die Halterungen nicht auf der
gleichen Höhe montiert werden können, wenn an Sender und Empfänger unterschiedli‐
che Systemstecker eingesetzt werden.
Verwandte Themen
• „Mindestabstand zur Gefahrstelle", Seite 18
• „Mindestabstand zu reflektierenden Flächen", Seite 20
• „Ausrichtung von Sender und Empfänger", Seite 44
