12
TECHNISCHE DATEN
12.6 Maßbilder
60 B E T R I E B S A N L E I T U N G | deTec4 Core
Schutzfeldhöhe in mm
1500
1650
1800
1950
2100
1) Toleranz: ± 50 g.
29,5
30,7

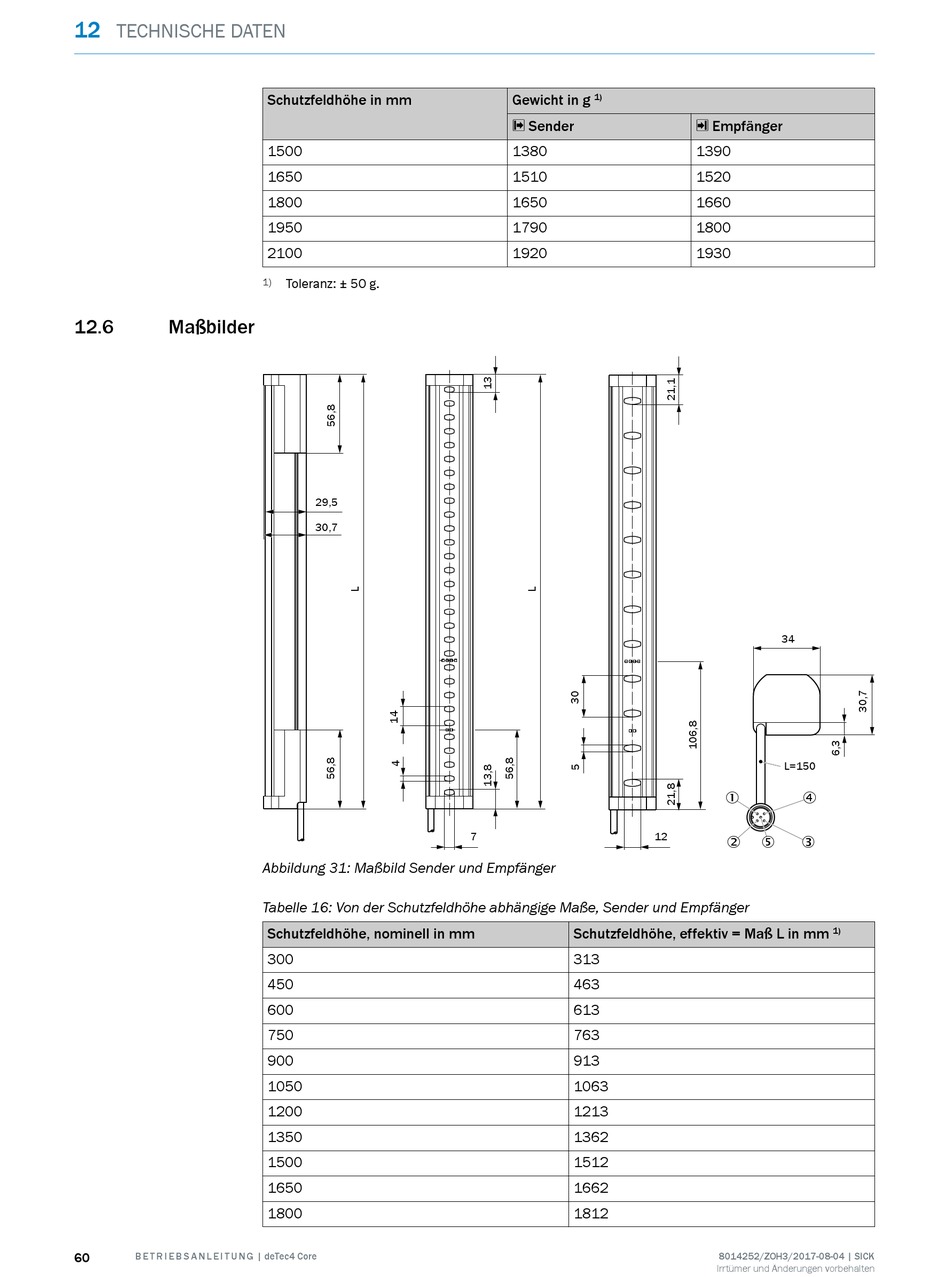

Abbildung 31: Maßbild Sender und Empfänger
Tabelle 16: Von der Schutzfeldhöhe abhängige Maße, Sender und Empfänger
Schutzfeldhöhe, nominell in mm
300
450
600
750
900
1050
1200
1350
1500
1650
1800
Gewicht in g
1)
s Sender
1380
1510
1650
1790
1920
7
Schutzfeldhöhe, effektiv = Maß L in mm
313
463
613
763
913
1063
1213
1362
1512
1662
1812
r Empfänger
1390
1520
1660
1800
1930
34
L=150
1 4
12
2 5 3
1)
