Produktbeschreibung

3.1

Aufbau und Funktion

8014252/ZOH3/2017-08-04 | SICK
Irrtümer und Änderungen vorbehalten
Dieses Kapitel informiert über die Funktionsweise des Sicherheits-Lichtvorhangs und
zeigt Beispiele zum Einsatzbereich.
Überblick
Der Sicherheits-Lichtvorhang deTec4 Core ist eine berührungslos wirkende Schutzein‐
richtung (BWS), die aus einem Sender und einem Empfänger besteht.
Zwischen Sender und Empfänger bauen eine Reihe paralleler Infrarotlichtstrahlen ein
Schutzfeld auf, das den Gefahrbereich absichert (Gefahrstellen-, Zugangs- und Gefahr‐
bereichsabsicherung). Sobald ein oder mehrere Strahlen vollständig unterbrochen wer‐
den, meldet der Sicherheits-Lichtvorhang die Lichtwegunterbrechung durch einen Sig‐
nalwechsel an den sicheren Schaltausgängen (OSSDs). Die Maschine oder ihre Steue‐
rung muss die Signale sicher auswerten (z. B. durch eine sichere Steuerung oder durch
Sicherheits-Relais) und den Gefahr bringenden Zustand beenden.
Sender und Empfänger synchronisieren sich automatisch auf optischem Weg. Eine
elektrische Verbindung zwischen den beiden Komponenten ist nicht erforderlich.

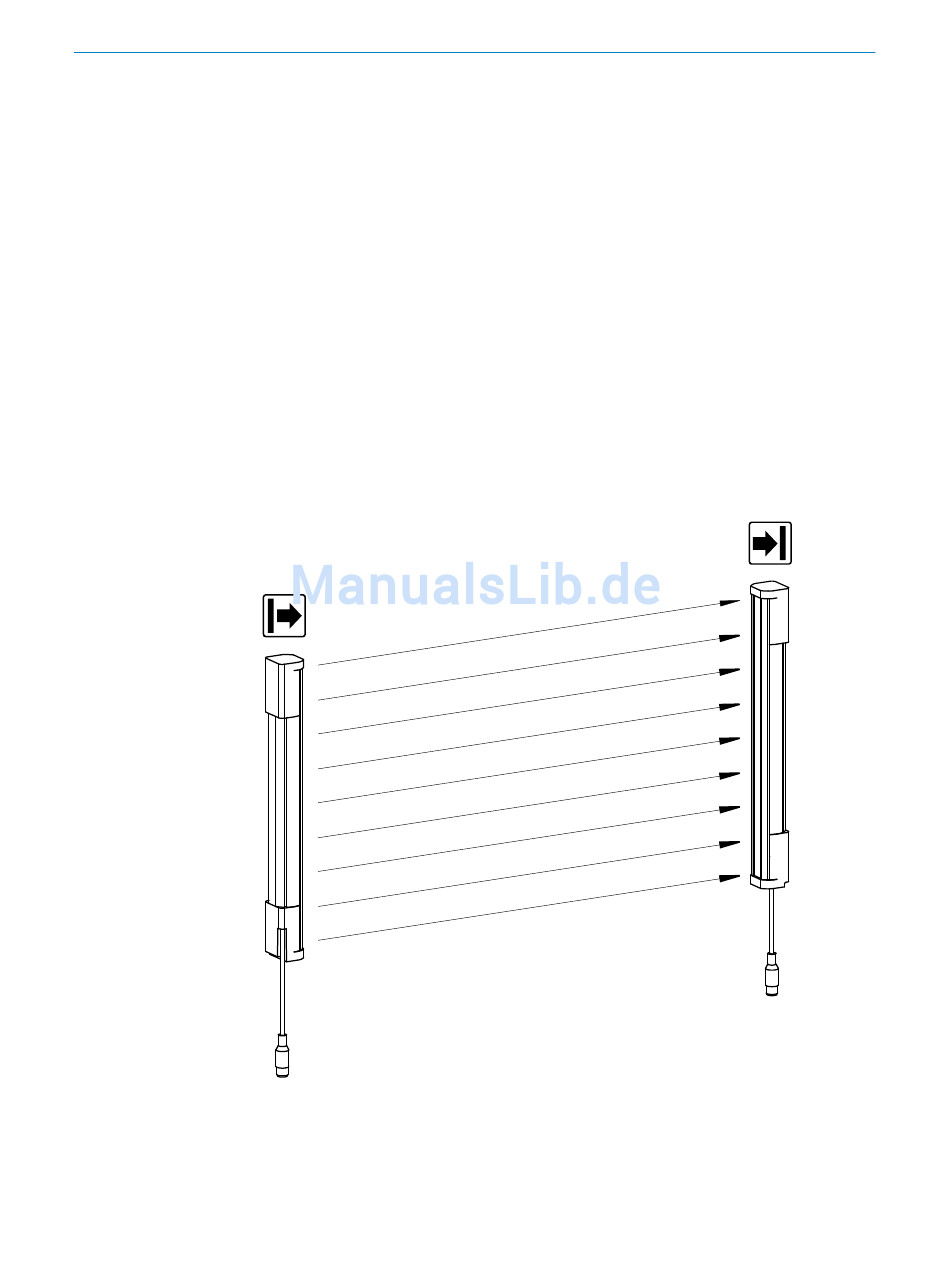

Abbildung 1: Sender und Empfänger
