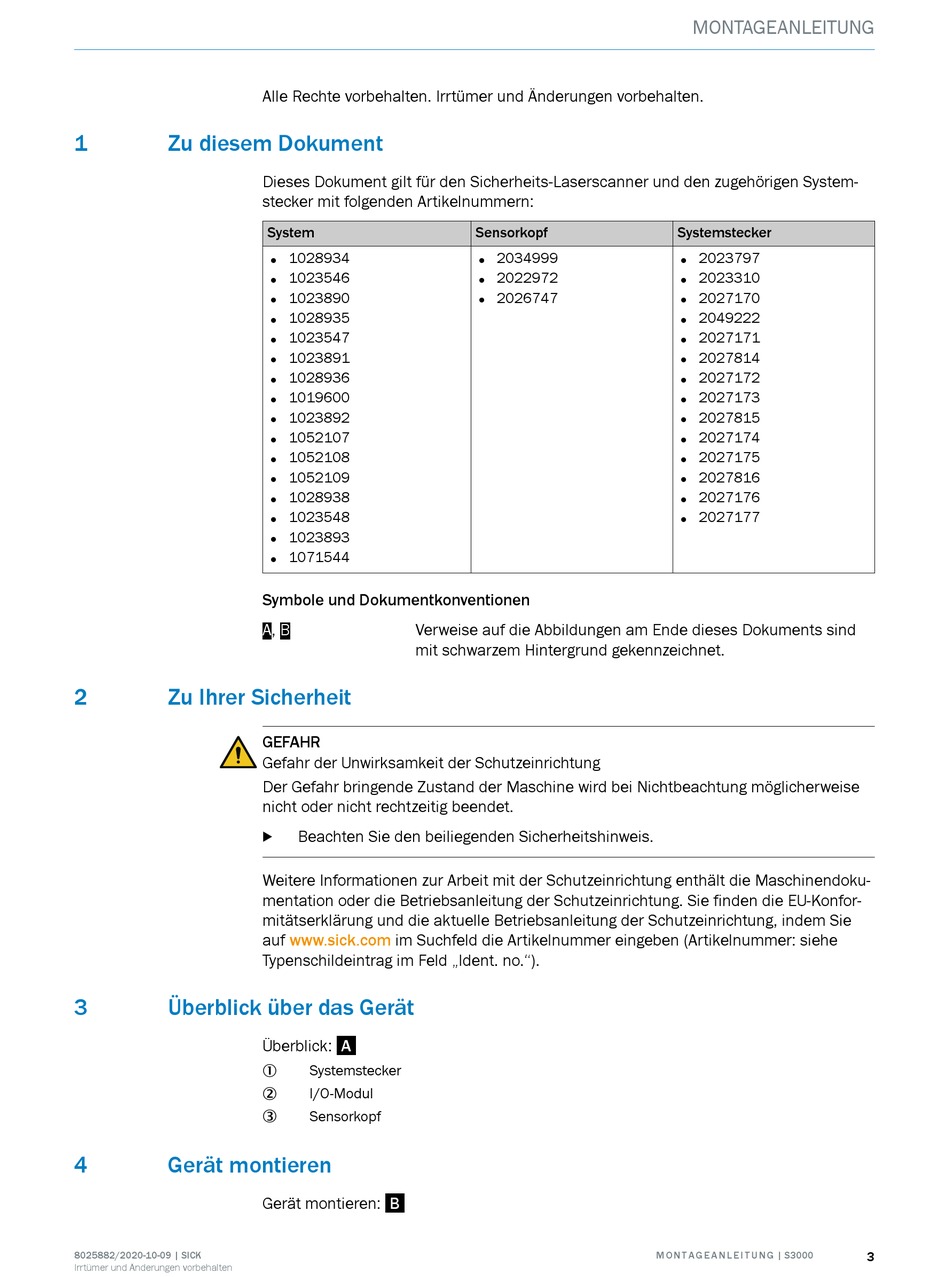

Zu diesem Dokument

2 Zu Ihrer Sicherheit
3 Überblick über das Gerät
4 Gerät montieren
8025882/2020-10-09 | SICK
Irrtümer und Änderungen vorbehalten
Alle Rechte vorbehalten. Irrtümer und Änderungen vorbehalten.
Dieses Dokument gilt für den Sicherheits-Laserscanner und den zugehörigen System‐
stecker mit folgenden Artikelnummern:
System
• 1028934
• 1023546
• 1023890
• 1028935
• 1023547
• 1023891
• 1028936
• 1019600
• 1023892
• 1052107
• 1052108
• 1052109
• 1028938
• 1023548
•
1023893
•
1071544
Symbole und Dokumentkonventionen
A, B Verweise auf die Abbildungen am Ende dieses Dokuments sind
mit schwarzem Hintergrund gekennzeichnet.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Beachten Sie den beiliegenden Sicherheitshinweis.
b
Weitere Informationen zur Arbeit mit der Schutzeinrichtung enthält die Maschinendoku‐
mentation oder die Betriebsanleitung der Schutzeinrichtung. Sie finden die EU-Konfor‐
mitätserklärung und die aktuelle Betriebsanleitung der Schutzeinrichtung, indem Sie
auf www.sick.com im Suchfeld die Artikelnummer eingeben (Artikelnummer: siehe
Typenschildeintrag im Feld „Ident. no.").
Überblick: A
Systemstecker
1
I/O-Modul
2
Sensorkopf
3
Gerät montieren: B
Sensorkopf
• 2034999
• 2022972
• 2026747
MONTAGEANLEITUNG
Systemstecker
• 2023797
• 2023310
• 2027170
• 2049222
• 2027171
• 2027814
• 2027172
• 2027173
• 2027815
• 2027174
• 2027175
• 2027816
• 2027176
• 2027177
