FlexFix-Halterung am Maschinen- oder Profilrahmen montieren

8014252/ZOH3/2017-08-04 | SICK
Irrtümer und Änderungen vorbehalten
Wichtige Hinweise
HINWEIS
Bei der Wahl der Schraubenlänge muss auf die Wandstärke der FlexFix-Halterung
geachtet werden, siehe Abbildung 33, Seite
Montageart
Tabelle 3: Seitliche und rückseitige Montage der FlexFix-Halterung
Montageart Beschreibung
Seitlich Mit der M5-Schraube durch die FlexFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich.
Rückseitig Mit der M5-Schraube durch die FlexFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich.
1

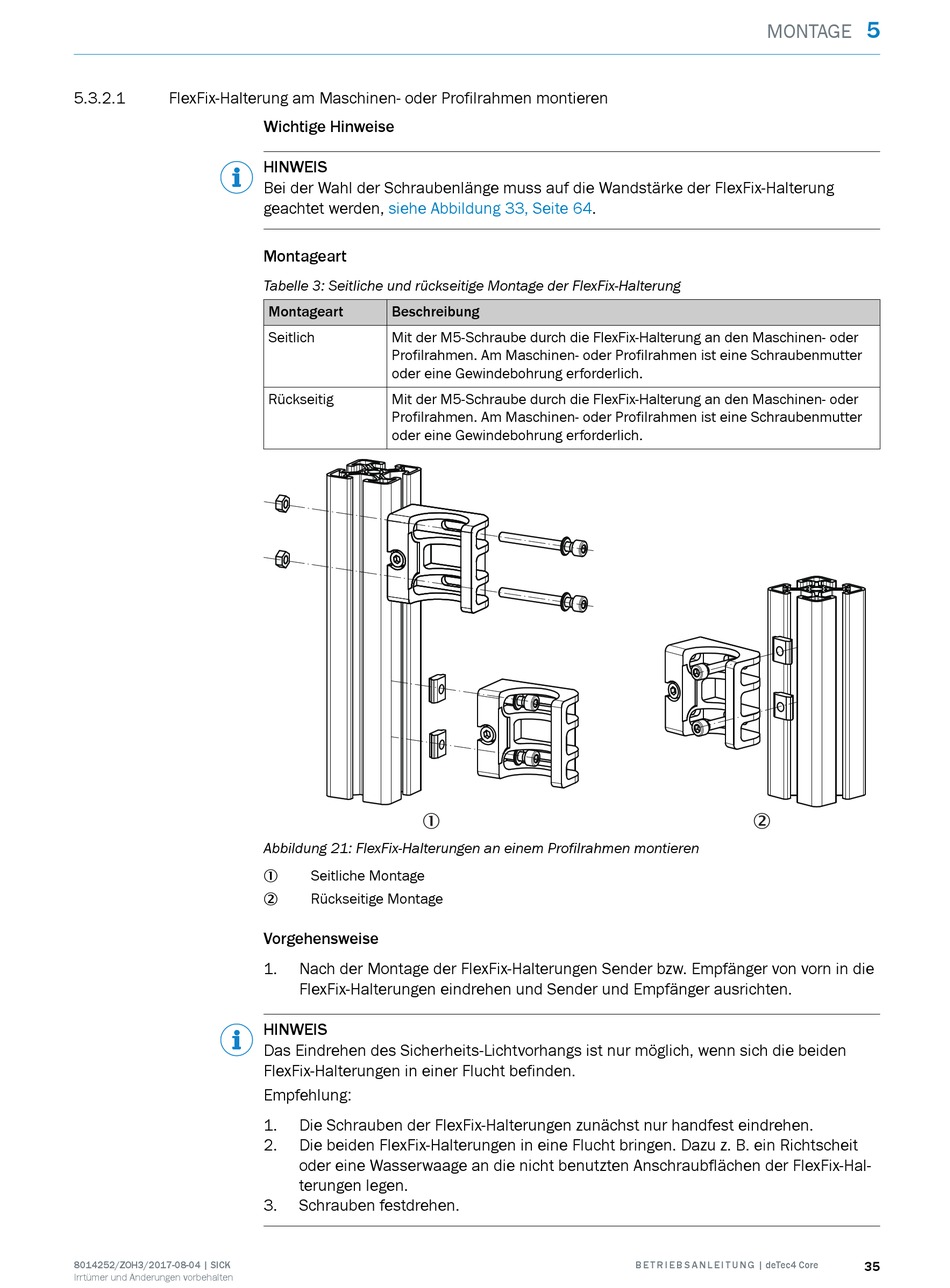

Abbildung 21: FlexFix-Halterungen an einem Profilrahmen montieren
Seitliche Montage
1
Rückseitige Montage
2
Vorgehensweise
1. Nach der Montage der FlexFix-Halterungen Sender bzw. Empfänger von vorn in die
FlexFix-Halterungen eindrehen und Sender und Empfänger ausrichten.
HINWEIS
Das Eindrehen des Sicherheits-Lichtvorhangs ist nur möglich, wenn sich die beiden
FlexFix-Halterungen in einer Flucht befinden.
Empfehlung:
1. Die Schrauben der FlexFix-Halterungen zunächst nur handfest eindrehen.
2. Die beiden FlexFix-Halterungen in eine Flucht bringen. Dazu z. B. ein Richtscheit
oder eine Wasserwaage an die nicht benutzten Anschraubflächen der FlexFix-Hal‐
terungen legen.
3. Schrauben festdrehen.
64.
