Systemanschluss (M12, 5-polig)

8014252/ZOH3/2017-08-04 | SICK
Irrtümer und Änderungen vorbehalten
Beispiel: Getrennter Anschluss von OSSD1 und OSSD2

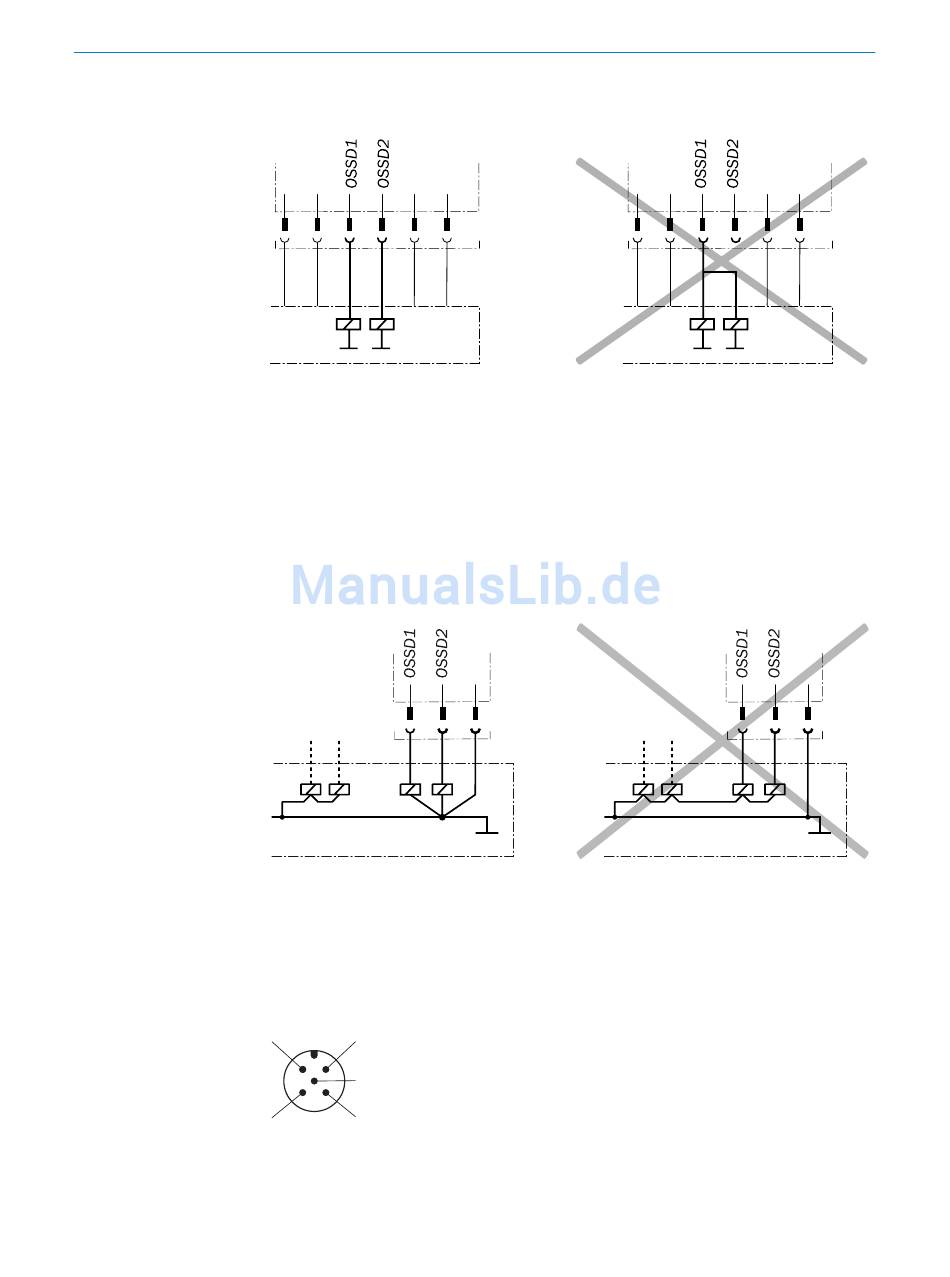

Abbildung 26: Zweikanaliger und getrennter Anschluss von OSSD1 und OSSD2
Potenzialdifferenz zwischen Last und Schutzeinrichtung vermeiden
• Wenn Sie an den OSSDs (Schaltausgängen) Lasten anschließen, die auch dann
schalten, wenn sie mit negativer Spannung angesteuert werden (z. B. elektrome‐
chanisches Schütz ohne Verpolschutzdiode), müssen Sie die 0-V-Anschlüsse die‐
ser Lasten und die der zugehörigen Schutzeinrichtung einzeln und unmittelbar an
dieselbe 0-V-Klemmleiste anschließen. Nur so ist sichergestellt, dass im Fehlerfall
keine Potenzialdifferenz zwischen den 0-V-Anschlüssen der Lasten und denen der
zugehörigen Schutzeinrichtung möglich ist.
Abbildung 27: Keine Potenzialdifferenz zwischen Last und Schutzeinrichtung
Verwandte Themen
• „Einbindung in die elektrische Steuerung", Seite 22
2 1
5
3 4
Abbildung 28: Systemanschluss (Stecker M12, 5-polig)
