7.4.4 Anzeige der Ausrichtgüte
8014252/ZOH3/2017-08-04 | SICK
Irrtümer und Änderungen vorbehalten
• Vertikal verschieben (H)
• Drehen (± 15°)
± 15°

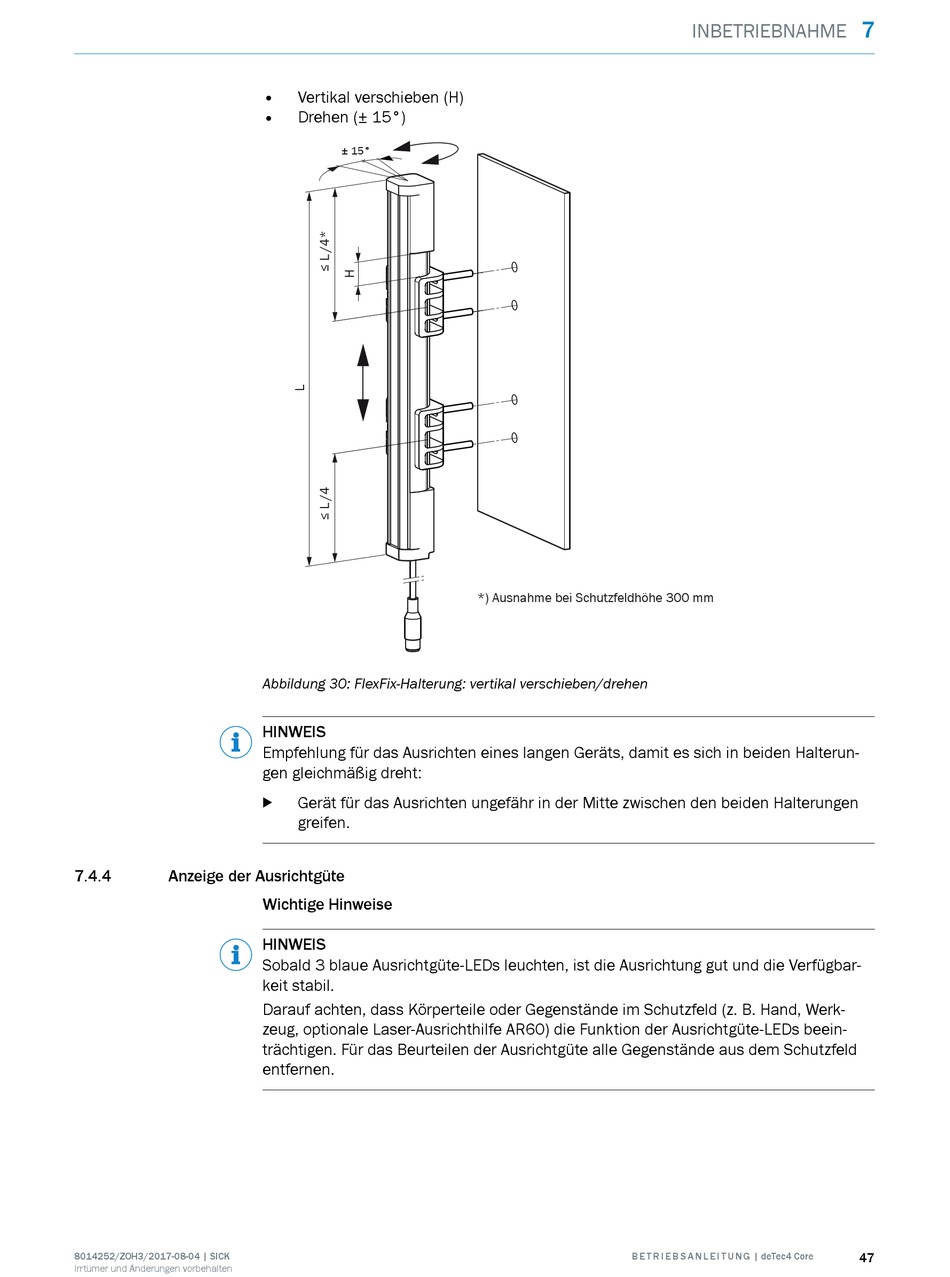

Abbildung 30: FlexFix-Halterung: vertikal verschieben/drehen
HINWEIS
Empfehlung für das Ausrichten eines langen Geräts, damit es sich in beiden Halterun‐
gen gleichmäßig dreht:
Gerät für das Ausrichten ungefähr in der Mitte zwischen den beiden Halterungen
b
greifen.
Wichtige Hinweise
HINWEIS
Sobald 3 blaue Ausrichtgüte-LEDs leuchten, ist die Ausrichtung gut und die Verfügbar‐
keit stabil.
Darauf achten, dass Körperteile oder Gegenstände im Schutzfeld (z. B. Hand, Werk‐
zeug, optionale Laser-Ausrichthilfe AR60) die Funktion der Ausrichtgüte-LEDs beein‐
trächtigen. Für das Beurteilen der Ausrichtgüte alle Gegenstände aus dem Schutzfeld
entfernen.
*) Ausnahme bei Schutzfeldhöhe 300 mm
B E T R I E B S A N L E I T U N G | deTec4 Core
7
INBETRIEBNAHME
47
