Funktionen der Karte
8.2.4
Eingabe-Modes der analogen Eingänge
Für die analoge Eingabe stehen auf der Karte 16 differentielle Kanäle zur
Verfügung. Die Erfassung kann in den folgenden Modes erfolgen:
1) Simple-Mode
-
2) Scan-Mode
-
3) Sequenz-Mode
-
4) Autorefresh-Mode
-
1)

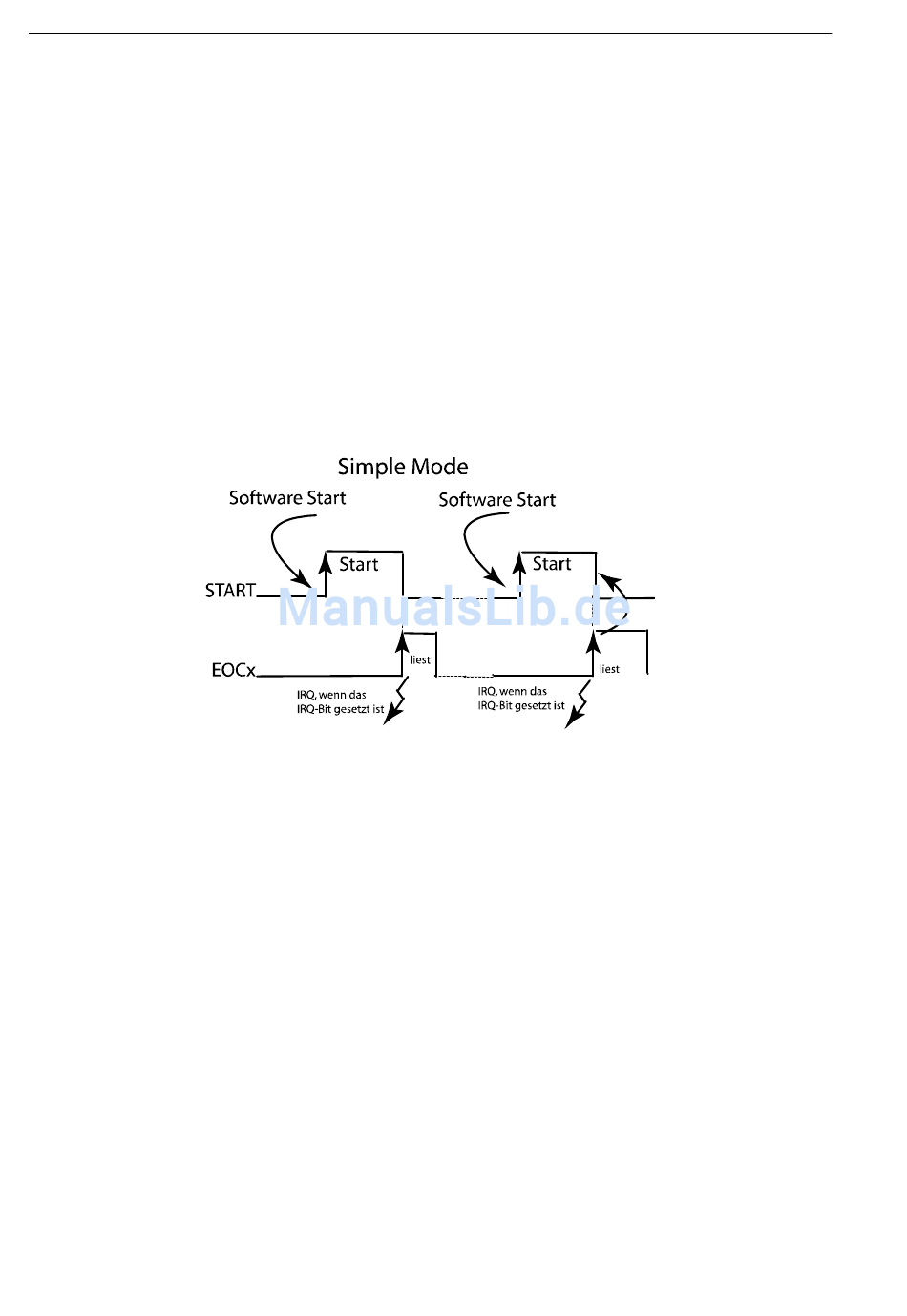

Simple-Mode
Die Software initialisiert und startet die A/D-Wandlung und liest nach der A/D-
Wandlung den digitalen Wert von einem oder mehreren Kanälen ein.
2)
Scan-Modes
Es gibt 6 unterschiedliche Scan-Modes:
a) Software-Einzelscan
b) durch die Hardware getriggerter Einzelscan
c) kontinuierlicher Scan (Software)
d) kontinuierlicher Scan mit Timer-Verzögerung (Software)
e) kontnuierlicher Scan (Hardware)
f) kontinuierlicher Scan mit Timer-Verzögerung (Hardware).
Im Folgenden werden die oben aufgeführten Scan-Modes näher erläutert.
24
APCI-3002
