Addi-Data APCI-3002 Technisches Referenzhandbuch Seite 28

Funktionen der Karte
b) Sequenz-Mode mit Verzögerung

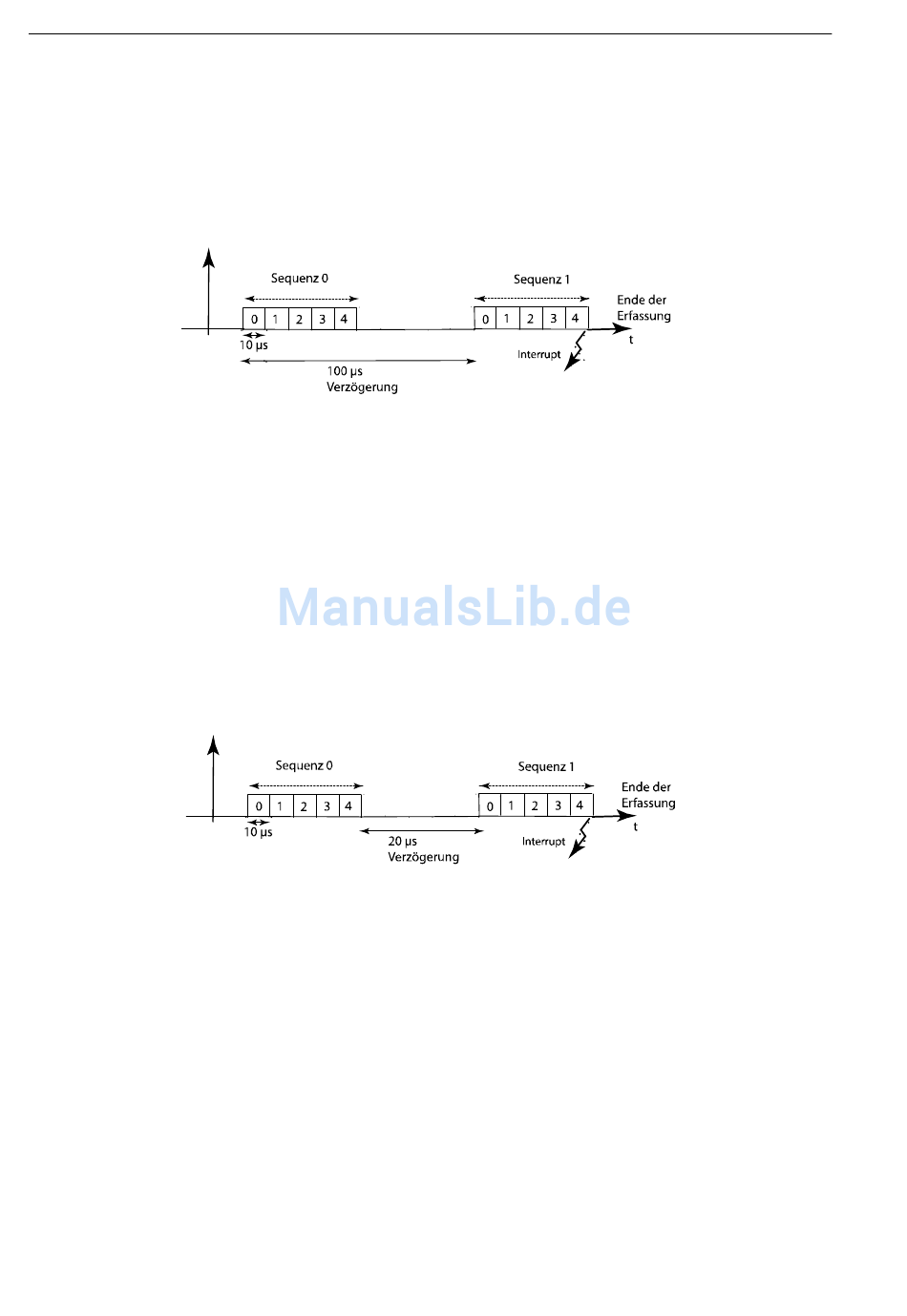

Sequenz-Mode mit Verzögerung - Beispiel 1
Der Interrupt wird nach der 2. Sequenz (10 Erfassungen) ausgelöst und die
Erfassung wird beendet. Die Verzögerungszeit vom Start einer Sequenz zur
nächsten beträgt 100 µs.
dw_NbrOfChannel
dw_SequenceChannelArray = 0, 1, 2, 3, 4
b_DelayTimeMode
b_DelayTimeUnit;
dw_DelayTime
dw_SequenceCounter
dw_InterruptSequenceCounter= 2
Sequenz-Mode mit Verzögerung (Beispiel 2)
Die Verzögerungszeit nach dem Ende einer Sequenz bis zum Start der nächsten
Sequenz beträgt in diesem Beispiel 20 µs.
dw_NbrOfChannel
dw_SequenceChannelArray = 0, 1, 2, 3, 4
b_DelayTimeMode
b_DelayTimeUnit;
dw_DelayTime
dw_SequenceCounter
dw_InterruptSequenceCounter= 2
28
= 5
= ADDIDATAG_DELAY_MODE1_USED
= 1(µs)
= 100
= 2
= 5
= ADDIDATAG_DELAY_MODE2_USED
= 1(µs)
= 20
= 2
APCI-3002
