APCI-3002
3)
Sequenz-Modes
Es stehen 2 Sequenz-Modes zur Verfügung, die im Folgenden jeweils an Hand
von 2 Beispielen dargestellt werden:
a) Einfacher Sequenz-Mode (Beispiel 1 und 2)
b) Sequenz-Mode mit Verzögerung (Beispiel 1 und 2)
Bitte beachten Sie, dass der Sequenz-Mode immer DMA verwendet!
a) Einfacher Sequenz-Mode

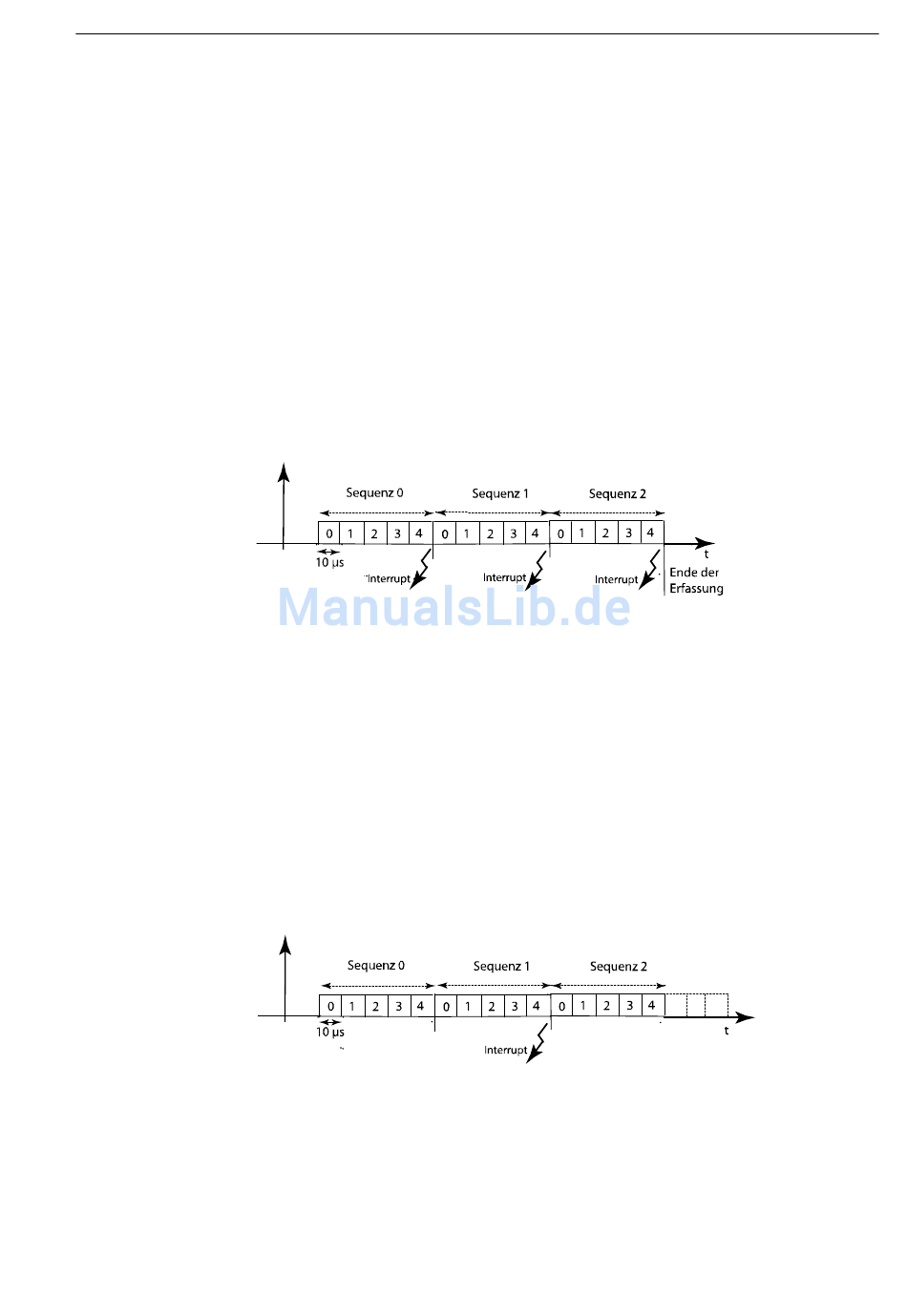

Einfacher Sequenz-Mode - Beispiel 1
In diesem Beispiel wird der Interrupt am Ende einer jeden Sequenz (nach 5
Erfassungen) ausgelöst und die Erfassung nach wiederum 3 Sequenzen beendet.
-
dw_NbrOfChannel
dw_SequenceChannelArray = 0, 1, 2, 3, 4
b_DelayTimeMode
dw_SequenceCounter
dw_InterruptSequenceCounter= 1
Einfacher Sequenz-Mode - Beispiel 2
Hier wird der Interrupt nach 2 Sequenzen (10 Erfassungen) ausgelöst und die
Erfassung wird über folgende Funktion beendet:
b_ADDIDATA_StopAnalogInputSequenceAcqusisition
-
-
dw_NbrOfChannel
dw_SequenceChannelArray = 0, 1, 2, 3, 4
b_DelayTimeMode
dw_SequenceCounter
dw_InterruptSequenceCounter= 2
-
= 5
= ADDIDATAG_DELAY_NOT_USED
= 3
= 5
= ADDIDATAG_DELAY_NOT_USED
= 0
Funktionen der Karte
27
