Digitale Ausgänge
Die APCI-3003 besitzt 4 optoisolierte Ausgänge.
Positive Logik wird benutzt:
logisch"1": Ausgang über Software setzen,
-
logisch"0": Ausgang zurücksetzen.
-
Die maximale Versorgungsspannung beträgt 35 V. Pro Ausgang kann ein Strom
von 50 mA geschaltet werden. Der Summenstrom aller Ausgänge ist über ein
Polyswitch-Sicherungselement auf 300 mA begrenzt.
Merkmale der 24 V Ausgänge:
Kurzschlussfest: der Ausgang wird abgeschaltet.
-
Schutz gegen Übertemperatur: der Ausgangstreiber wird abgeschaltet
-
Transildioden, C-Filter und Optokoppler unterdrücken Störungen von der
-
Peripherie- auf die Systembus-Seite. Induktive oder kapazitiv eingekoppelten
Störungen werden vermindert.
30

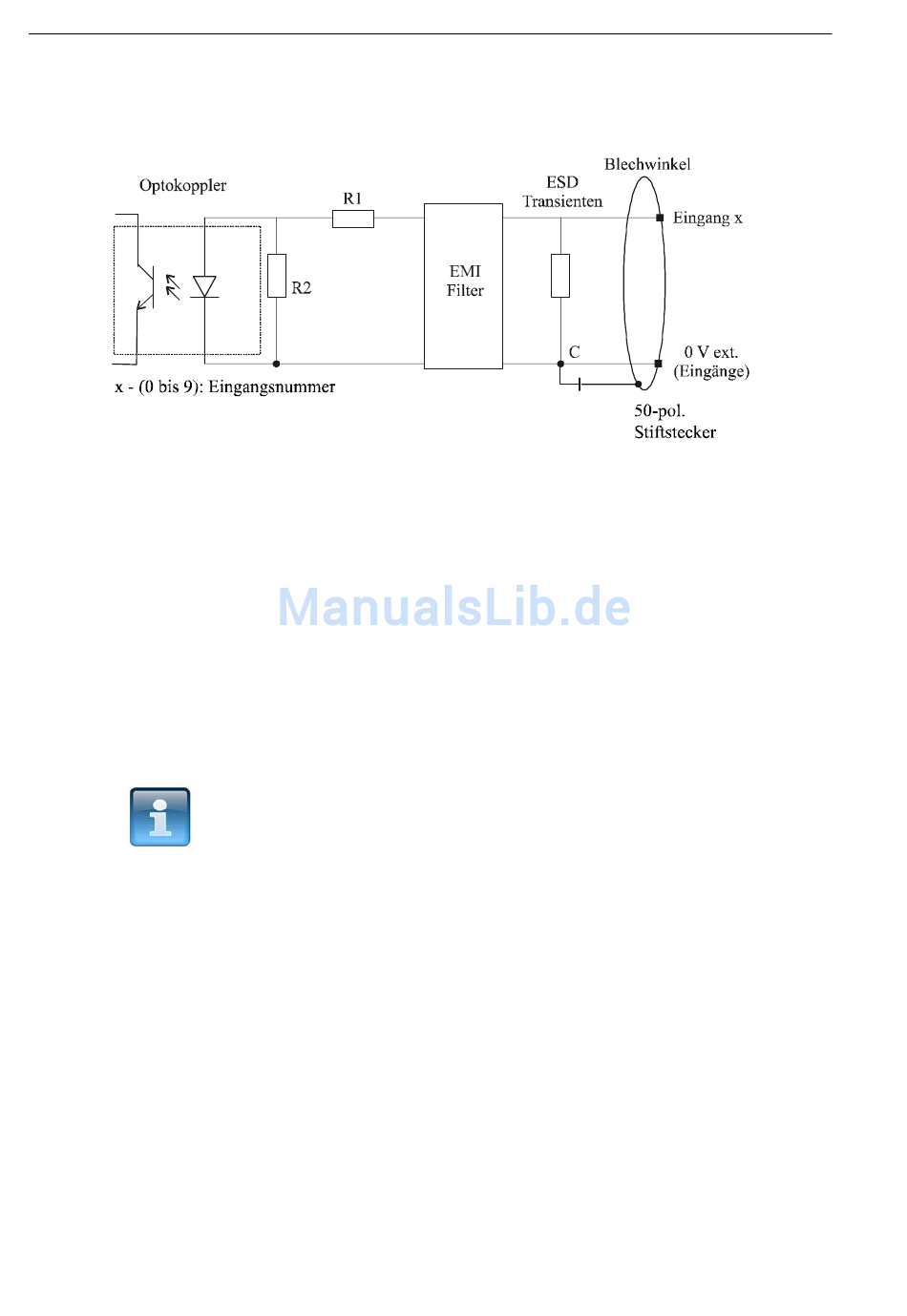

Abb. 8-2: Eingangsbeschaltung
HINWEIS!
Das Netzteil für die externe Spannungsversorgung der
Karte muss die Leistung liefern, die für Ihre Applikation
notwendig ist.
