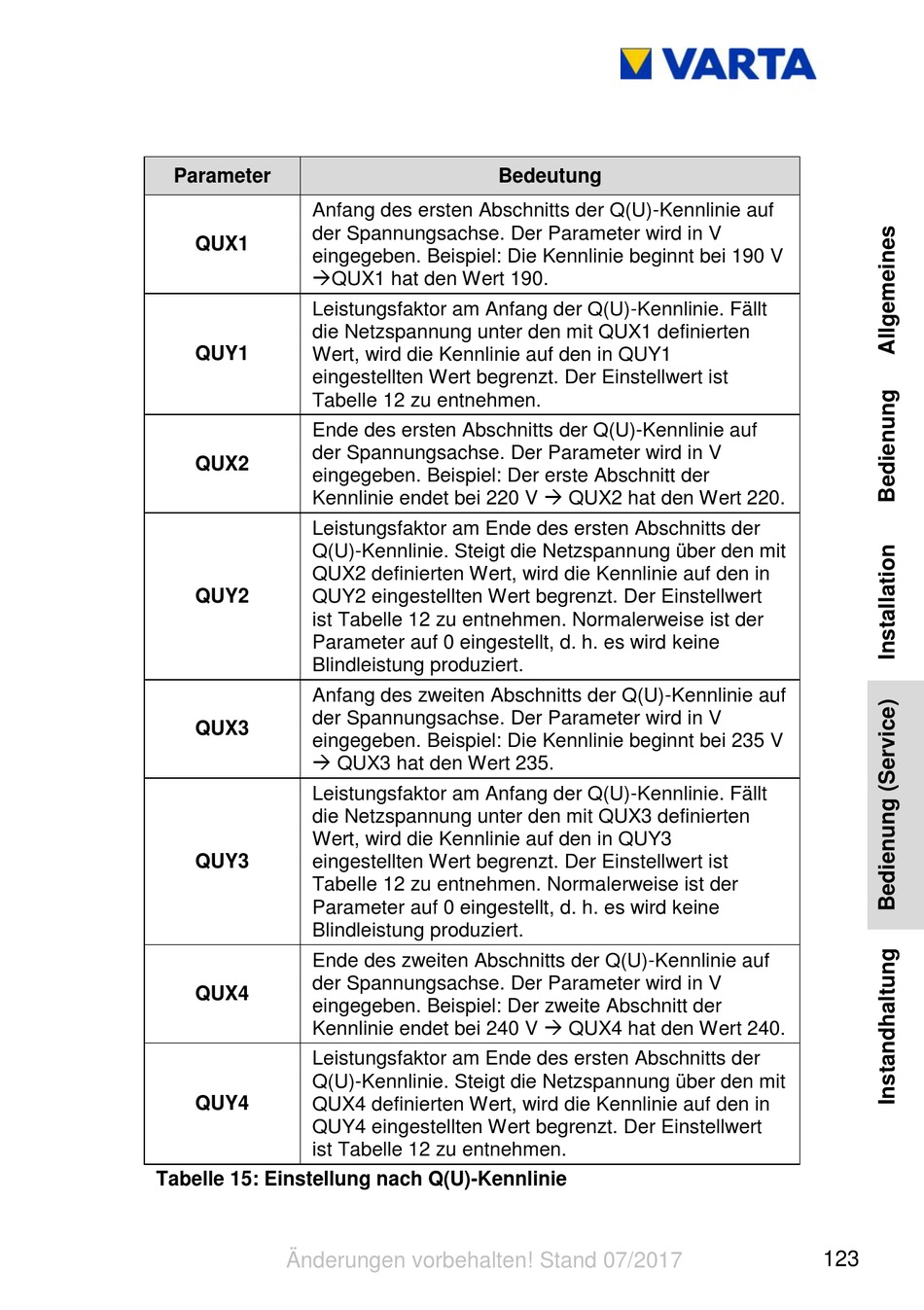

Tabelle 15: Einstellung Nach Q(U)-Kennlinie - Varta element Betriebsanleitung

Parameter
Anfang des ersten Abschnitts der Q(U)-Kennlinie auf
der Spannungsachse. Der Parameter wird in V
QUX1
eingegeben. Beispiel: Die Kennlinie beginnt bei 190 V
QUX1 hat den Wert 190.
Leistungsfaktor am Anfang der Q(U)-Kennlinie. Fällt
die Netzspannung unter den mit QUX1 definierten
QUY1 Wert, wird die Kennlinie auf den in QUY1
eingestellten Wert begrenzt. Der Einstellwert ist
Tabelle 12 zu entnehmen.
Ende des ersten Abschnitts der Q(U)-Kennlinie auf
der Spannungsachse. Der Parameter wird in V
QUX2
eingegeben. Beispiel: Der erste Abschnitt der
Kennlinie endet bei 220 V  QUX2 hat den Wert 220.
Leistungsfaktor am Ende des ersten Abschnitts der
Q(U)-Kennlinie. Steigt die Netzspannung über den mit
QUX2 definierten Wert, wird die Kennlinie auf den in
QUY2 QUY2 eingestellten Wert begrenzt. Der Einstellwert
ist Tabelle 12 zu entnehmen. Normalerweise ist der
Parameter auf 0 eingestellt, d. h. es wird keine
Blindleistung produziert.
Anfang des zweiten Abschnitts der Q(U)-Kennlinie auf
der Spannungsachse. Der Parameter wird in V
QUX3
eingegeben. Beispiel: Die Kennlinie beginnt bei 235 V
 QUX3 hat den Wert 235.
Leistungsfaktor am Anfang der Q(U)-Kennlinie. Fällt
die Netzspannung unter den mit QUX3 definierten
Wert, wird die Kennlinie auf den in QUY3
QUY3 eingestellten Wert begrenzt. Der Einstellwert ist
Tabelle 12 zu entnehmen. Normalerweise ist der
Parameter auf 0 eingestellt, d. h. es wird keine
Blindleistung produziert.
Ende des zweiten Abschnitts der Q(U)-Kennlinie auf
der Spannungsachse. Der Parameter wird in V
QUX4
eingegeben. Beispiel: Der zweite Abschnitt der
Kennlinie endet bei 240 V  QUX4 hat den Wert 240.
Leistungsfaktor am Ende des ersten Abschnitts der
Q(U)-Kennlinie. Steigt die Netzspannung über den mit
QUY4
QUX4 definierten Wert, wird die Kennlinie auf den in
QUY4 eingestellten Wert begrenzt. Der Einstellwert
ist Tabelle 12 zu entnehmen.

Tabelle 15: Einstellung nach Q(U)-Kennlinie

Änderungen vorbehalten! Stand 07/2017
Bedeutung
123
