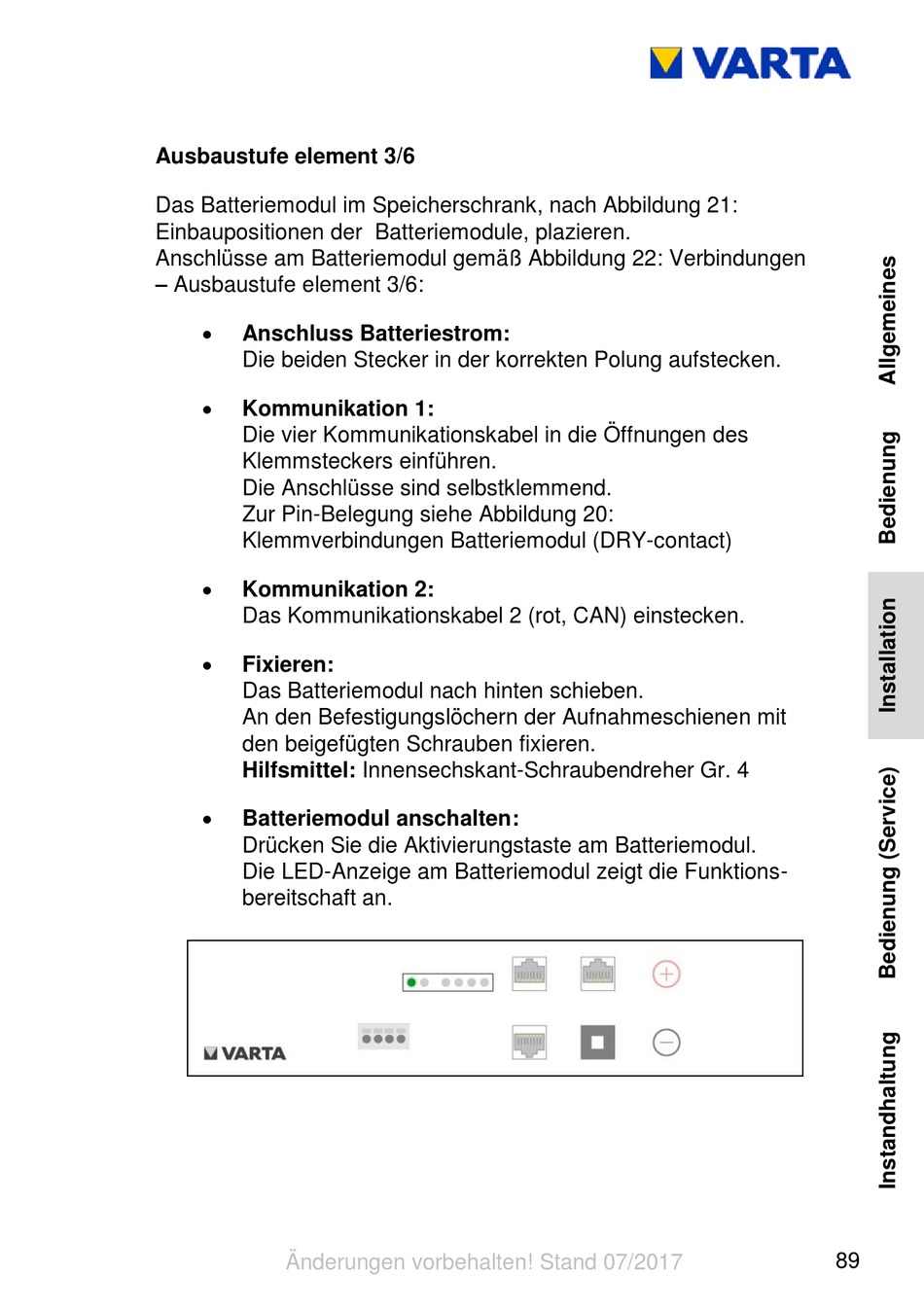

Varta element Betriebsanleitung Seite 89

Ausbaustufe element 3/6
Das Batteriemodul im Speicherschrank, nach Abbildung 21:
Einbaupositionen der Batteriemodule, plazieren.
Anschlüsse am Batteriemodul gemäß Abbildung 22: Verbindungen
– Ausbaustufe element 3/6:

Anschluss Batteriestrom:
Die beiden Stecker in der korrekten Polung aufstecken.

Kommunikation 1:
Die vier Kommunikationskabel in die Öffnungen des
Klemmsteckers einführen.
Die Anschlüsse sind selbstklemmend.
Zur Pin-Belegung siehe Abbildung 20:
Klemmverbindungen Batteriemodul (DRY-contact)

Kommunikation 2:
Das Kommunikationskabel 2 (rot, CAN) einstecken.

Fixieren:
Das Batteriemodul nach hinten schieben.
An den Befestigungslöchern der Aufnahmeschienen mit
den beigefügten Schrauben fixieren.
Hilfsmittel: Innensechskant-Schraubendreher Gr. 4

Batteriemodul anschalten:
Drücken Sie die Aktivierungstaste am Batteriemodul.
Die LED-Anzeige am Batteriemodul zeigt die Funktions-
bereitschaft an.
