Abschlusswiderstand einstellen am rechten Batterielader

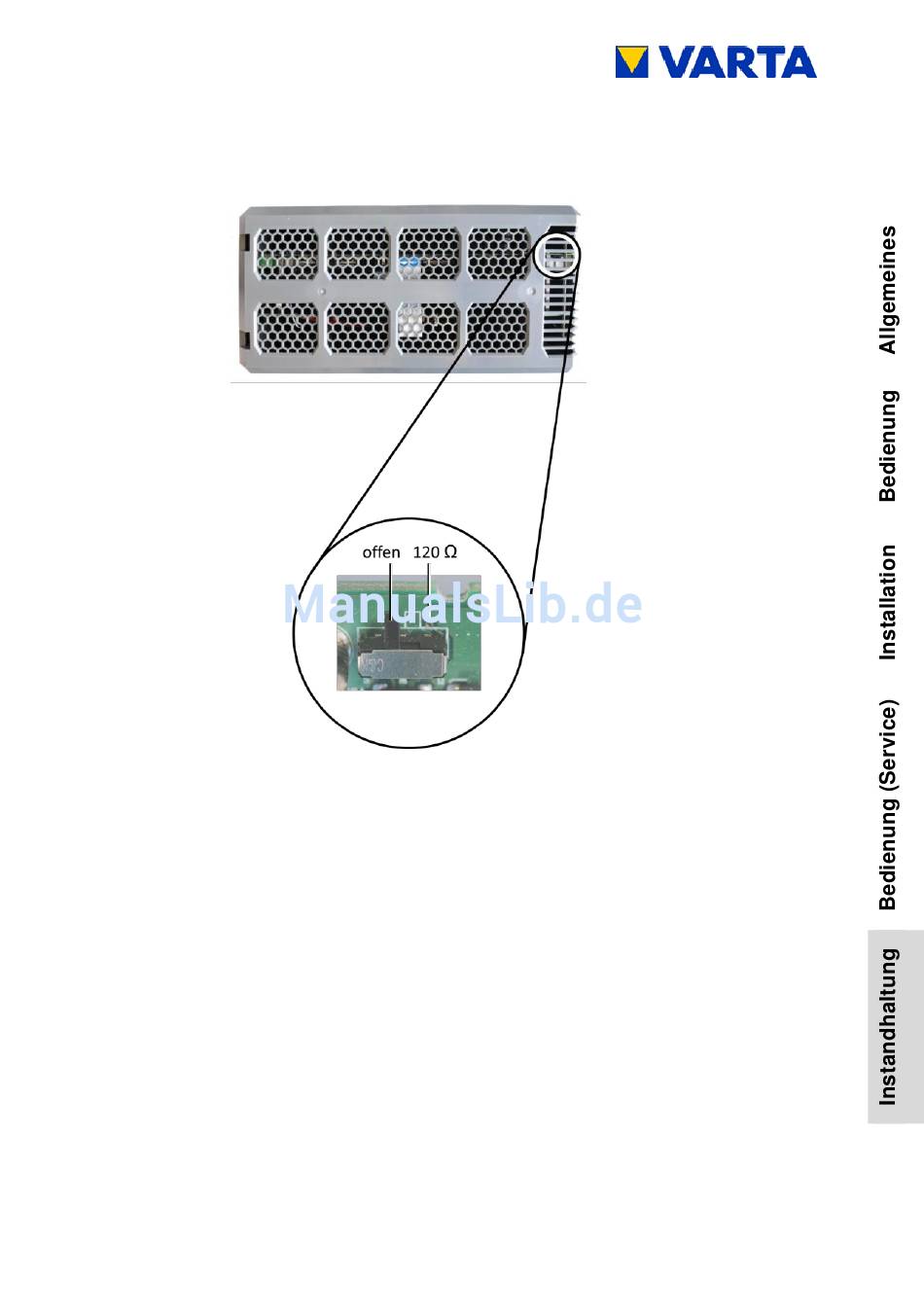

Abbildung 34: Abschlusswiderstand einstellen

Hinweis: Einstellen des Abschlusswiderstands,
nur bei Ausbaustufe element 9/12.
Gültig nur den für Batterielader, an dem in beiden
Anschlüssen (siehe Abb. 32) an der Rückseite Kabel
gesteckt sind. Der Abschlusswiderstand des anderen
Batterieladers muss auf 120 Ohm stehen.
Wenn nur ein Batterielader vorhanden ist, muss der
Abschluss immer auf 120 Ohm stehen.
Änderungen vorbehalten! Stand 07/2017
