11.4.6

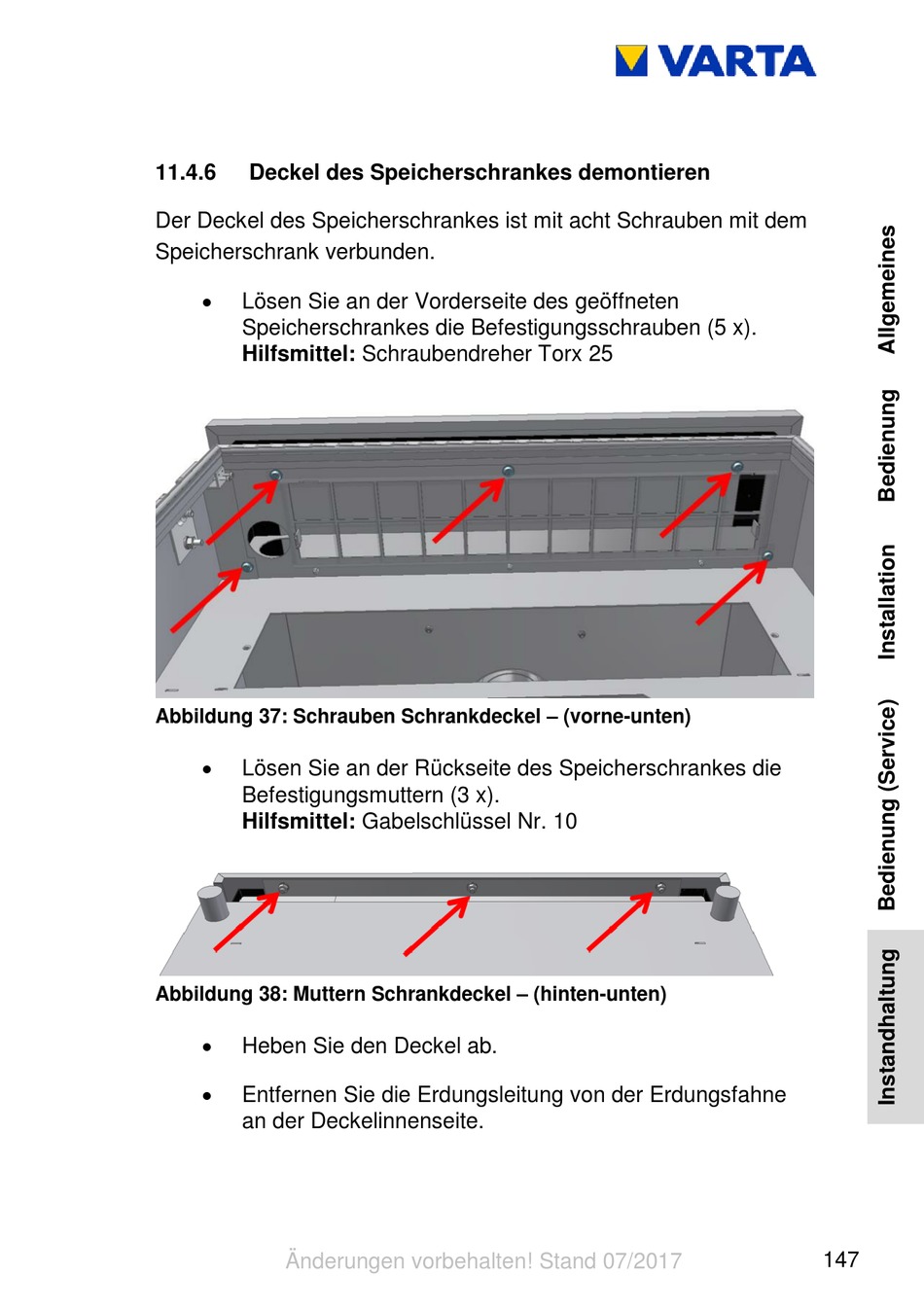

Deckel des Speicherschrankes demontieren

Der Deckel des Speicherschrankes ist mit acht Schrauben mit dem
Speicherschrank verbunden.

Lösen Sie an der Vorderseite des geöffneten
Speicherschrankes die Befestigungsschrauben (5 x).
Hilfsmittel: Schraubendreher Torx 25
Abbildung 37: Schrauben Schrankdeckel – (vorne-unten)

Lösen Sie an der Rückseite des Speicherschrankes die
Befestigungsmuttern (3 x).
Hilfsmittel: Gabelschlüssel Nr. 10
Abbildung 38: Muttern Schrankdeckel – (hinten-unten)

Heben Sie den Deckel ab.

Entfernen Sie die Erdungsleitung von der Erdungsfahne
an der Deckelinnenseite.
Änderungen vorbehalten! Stand 07/2017
147
