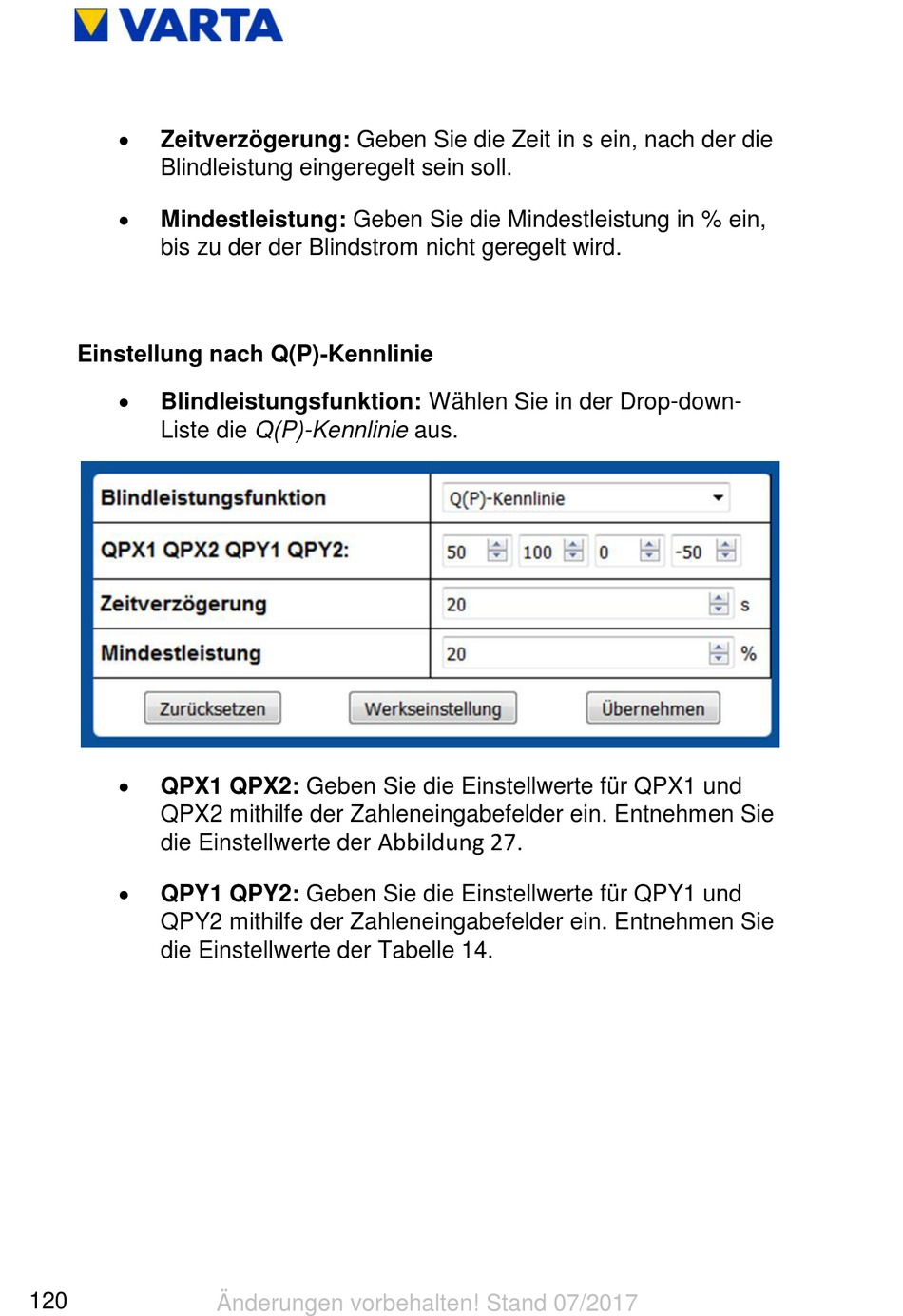

Varta element Betriebsanleitung Seite 120


Zeitverzögerung: Geben Sie die Zeit in s ein, nach der die
Blindleistung eingeregelt sein soll.

Mindestleistung: Geben Sie die Mindestleistung in % ein,
bis zu der der Blindstrom nicht geregelt wird.
Einstellung nach Q(P)-Kennlinie

Blindleistungsfunktion: Wählen Sie in der Drop-down-
Liste die Q(P)-Kennlinie aus.

QPX1 QPX2: Geben Sie die Einstellwerte für QPX1 und
QPX2 mithilfe der Zahleneingabefelder ein. Entnehmen Sie
die Einstellwerte der

QPY1 QPY2: Geben Sie die Einstellwerte für QPY1 und
QPY2 mithilfe der Zahleneingabefelder ein. Entnehmen Sie
die Einstellwerte der Tabelle 14.
120
Abbildung 27
