Leistungsbegrenzung; Abbildung 28: Q(U)-Kennlinie - Varta element Betriebsanleitung

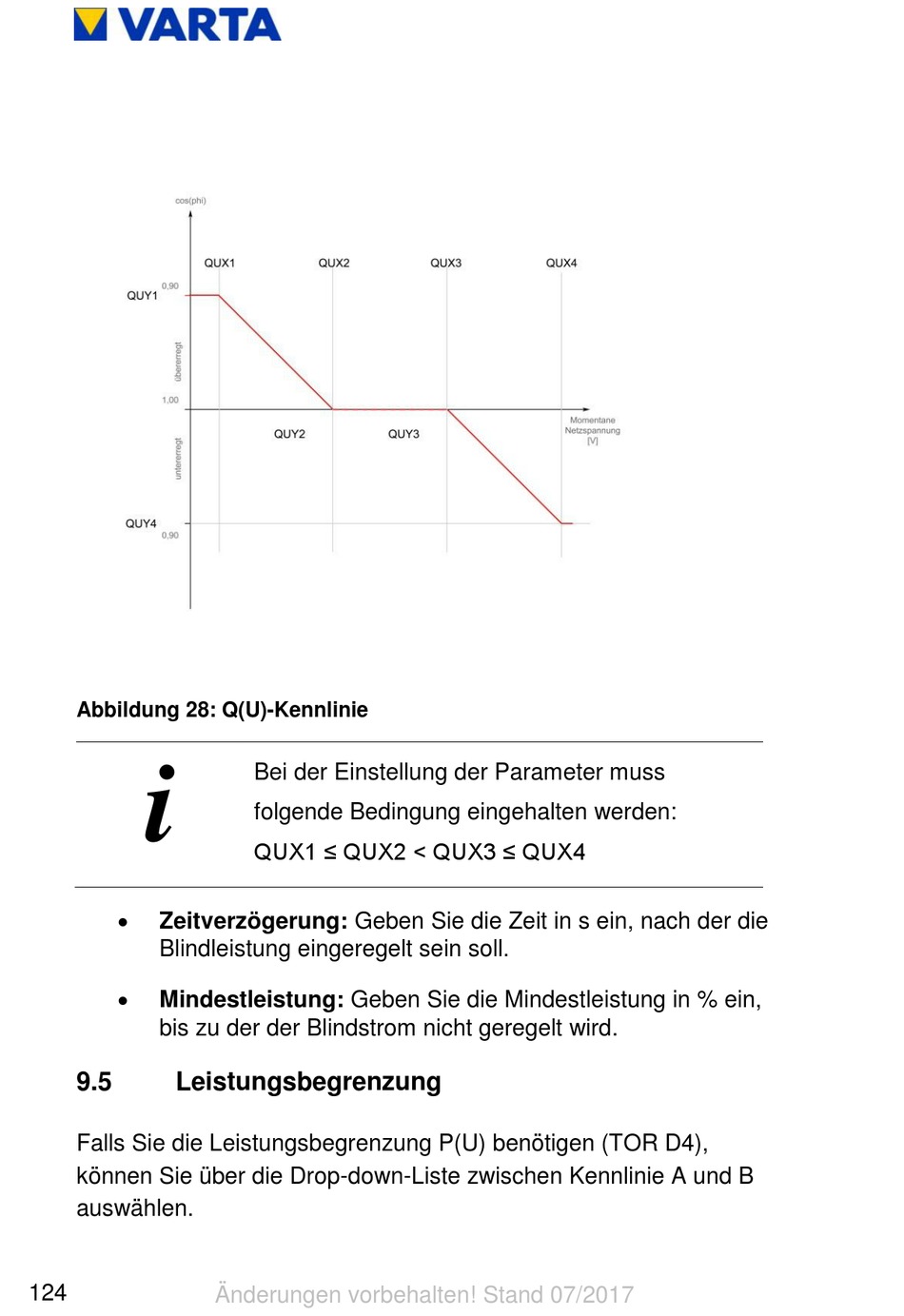

Abbildung 28: Q(U)-Kennlinie

i

Zeitverzögerung: Geben Sie die Zeit in s ein, nach der die
Blindleistung eingeregelt sein soll.

Mindestleistung: Geben Sie die Mindestleistung in % ein,
bis zu der der Blindstrom nicht geregelt wird.
9.5

Leistungsbegrenzung

Falls Sie die Leistungsbegrenzung P(U) benötigen (TOR D4),
können Sie über die Drop-down-Liste zwischen Kennlinie A und B
auswählen.
124
Bei der Einstellung der Parameter muss
folgende Bedingung eingehalten werden:
QUX1 ≤ QUX2 < QUX3 ≤ QUX4
Änderungen vorbehalten! Stand 07/2017
