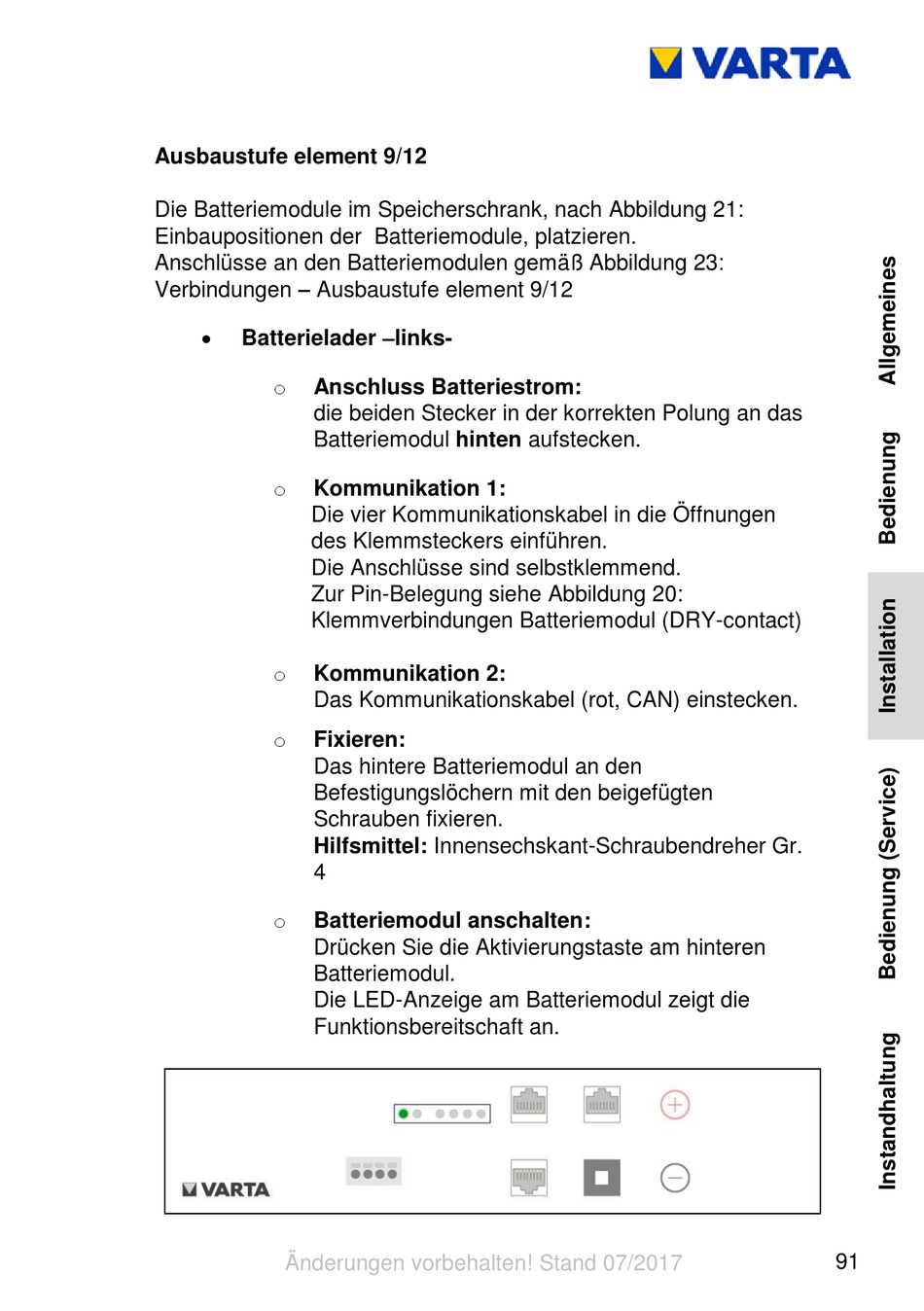

Ausbaustufe element 9/12
Die Batteriemodule im Speicherschrank, nach Abbildung 21:
Einbaupositionen der Batteriemodule, platzieren.
Anschlüsse an den Batteriemodulen gemäß Abbildung 23:
Verbindungen – Ausbaustufe element 9/12

Batterielader –links-
o
Anschluss Batteriestrom:
die beiden Stecker in der korrekten Polung an das
Batteriemodul hinten aufstecken.
o
Kommunikation 1:
Die vier Kommunikationskabel in die Öffnungen
des Klemmsteckers einführen.
Die Anschlüsse sind selbstklemmend.
Zur Pin-Belegung siehe Abbildung 20:
Klemmverbindungen Batteriemodul (DRY-contact)
o
Kommunikation 2:
Das Kommunikationskabel (rot, CAN) einstecken.
o
Fixieren:
Das hintere Batteriemodul an den
Befestigungslöchern mit den beigefügten
Schrauben fixieren.
Hilfsmittel: Innensechskant-Schraubendreher Gr.
4
o
Batteriemodul anschalten:
Drücken Sie die Aktivierungstaste am hinteren
Batteriemodul.
Die LED-Anzeige am Batteriemodul zeigt die
Funktionsbereitschaft an.
