Varta element Betriebsanleitung Seite 76

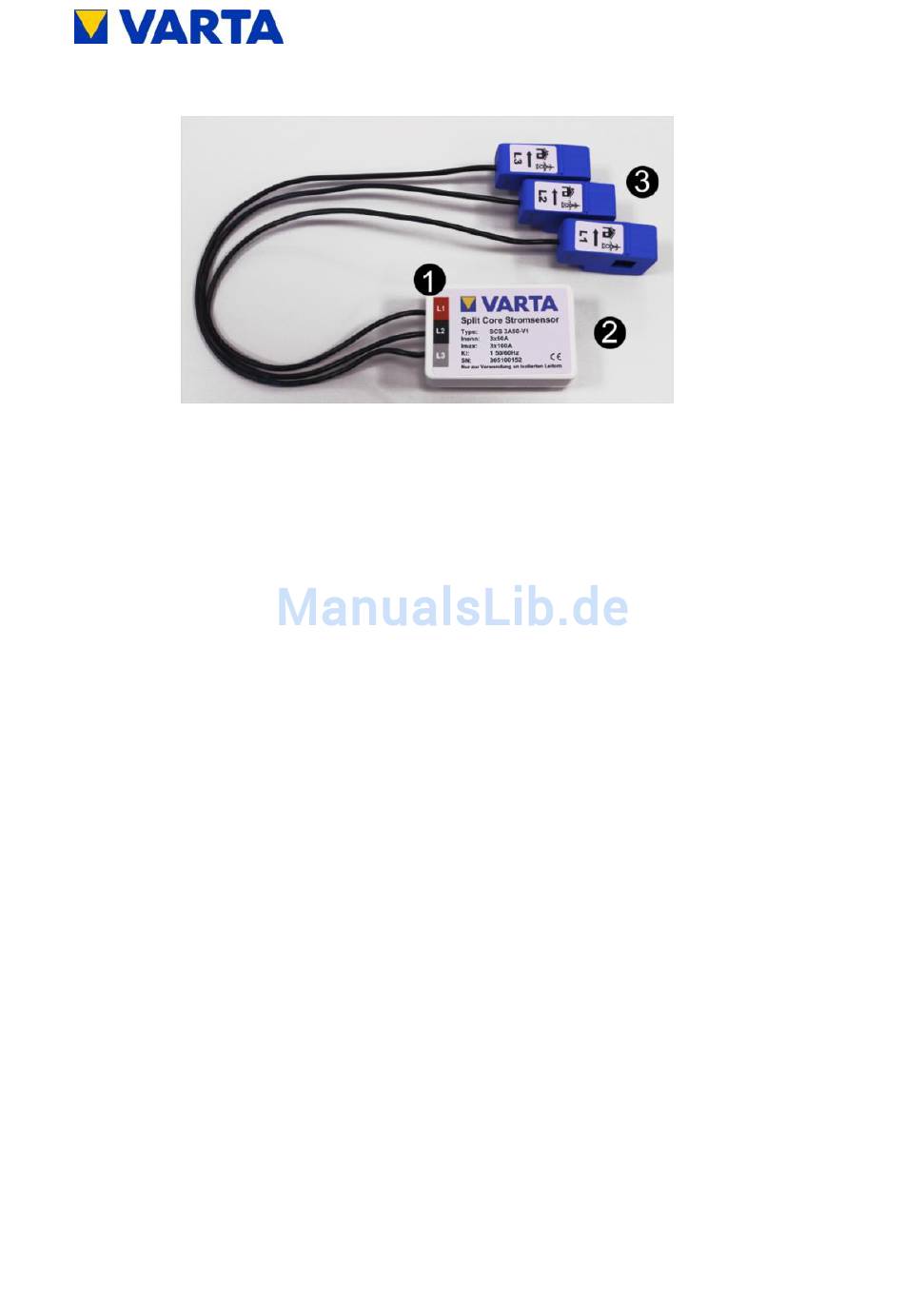

Abbildung 14: VARTA Split Core Stromsensor
1 Stromsensor
Anschlussbuchse „Strommessung"
2
3 Klappwandler (L1, L2, L3)
Für die Montage des Klappwandlers am VARTA Split Core
Stromsensor muss der Leiter durch die Öffnung des blauen
Klappwandlers gelegt werden. Öffnen Sie dazu die
Verriegelung an der Rückseite, legen Sie den Klappwandler
um den Leiter und schließen Sie diesen. Er muss hörbar
einrasten.
Zum Anschlussschema siehe Abbildungen 1a und 1b sowie 2a
und 2b im Anhang.
76
Änderungen vorbehalten! Stand 07/2017
