Abbildung 17: Wandbefestigung Varta Element - Varta element Betriebsanleitung

i
Eine Änderung der Werkseinstellungen setzt
voraus, dass ein Netzwerkanschluss besteht.

Schrank am Aufstellort platzieren.

Schrauben Sie Ihren Speicherschrank mit geeigneten
Befestigungsmitteln an der rückseitigen Wand an. Drehen
Sie dazu den Befestigungswinkel um 90° nach außen.

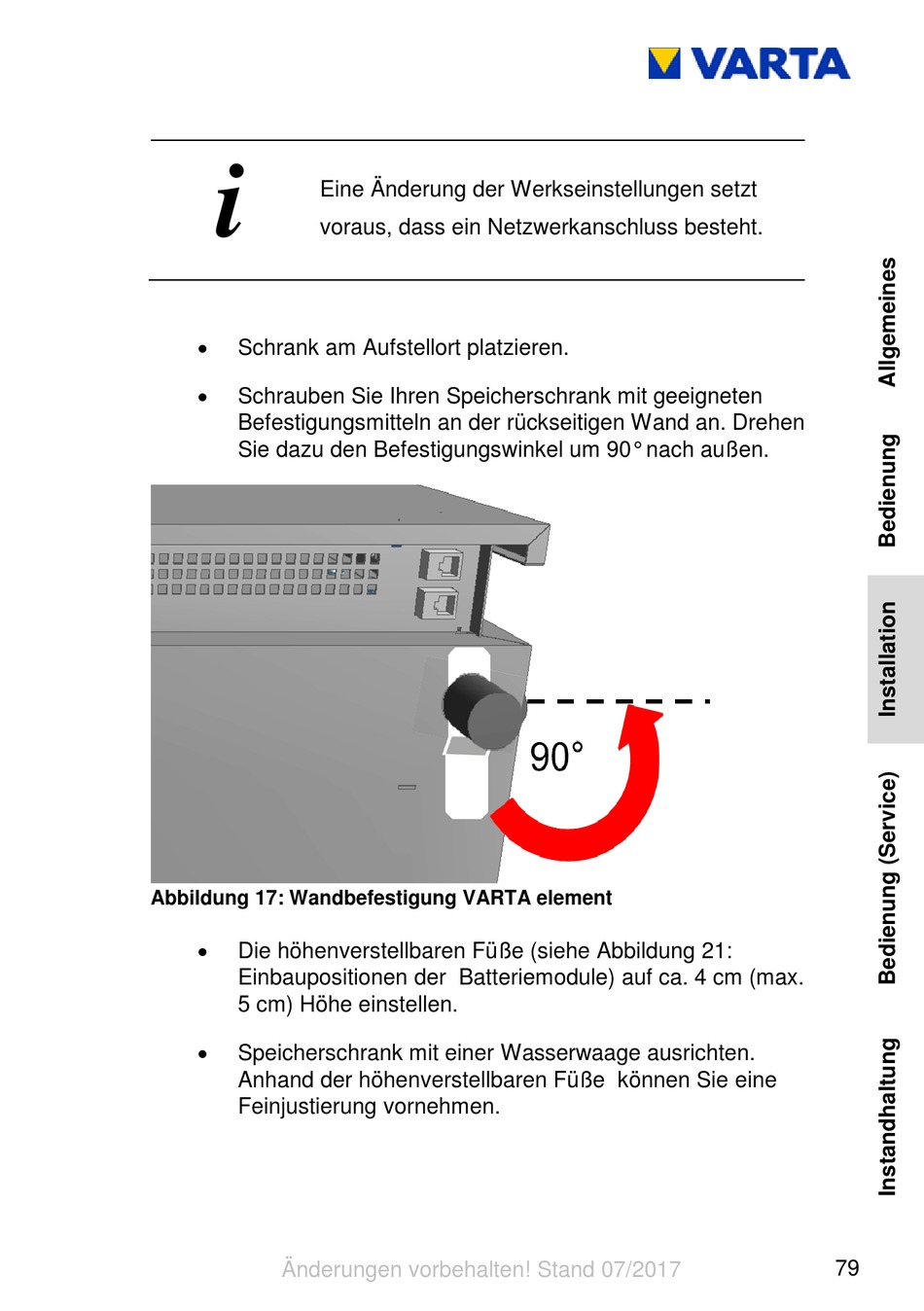

Abbildung 17: Wandbefestigung VARTA element


Die höhenverstellbaren Füße (siehe Abbildung 21:
Einbaupositionen der Batteriemodule) auf ca. 4 cm (max.
5 cm) Höhe einstellen.

Speicherschrank mit einer Wasserwaage ausrichten.
Anhand der höhenverstellbaren Füße können Sie eine
Feinjustierung vornehmen.
Änderungen vorbehalten! Stand 07/2017
79
