Vergewissern Sie sich, dass die
Batteriemodule ausgeschaltet sind und keine
LED-Anzeige leuchtet.

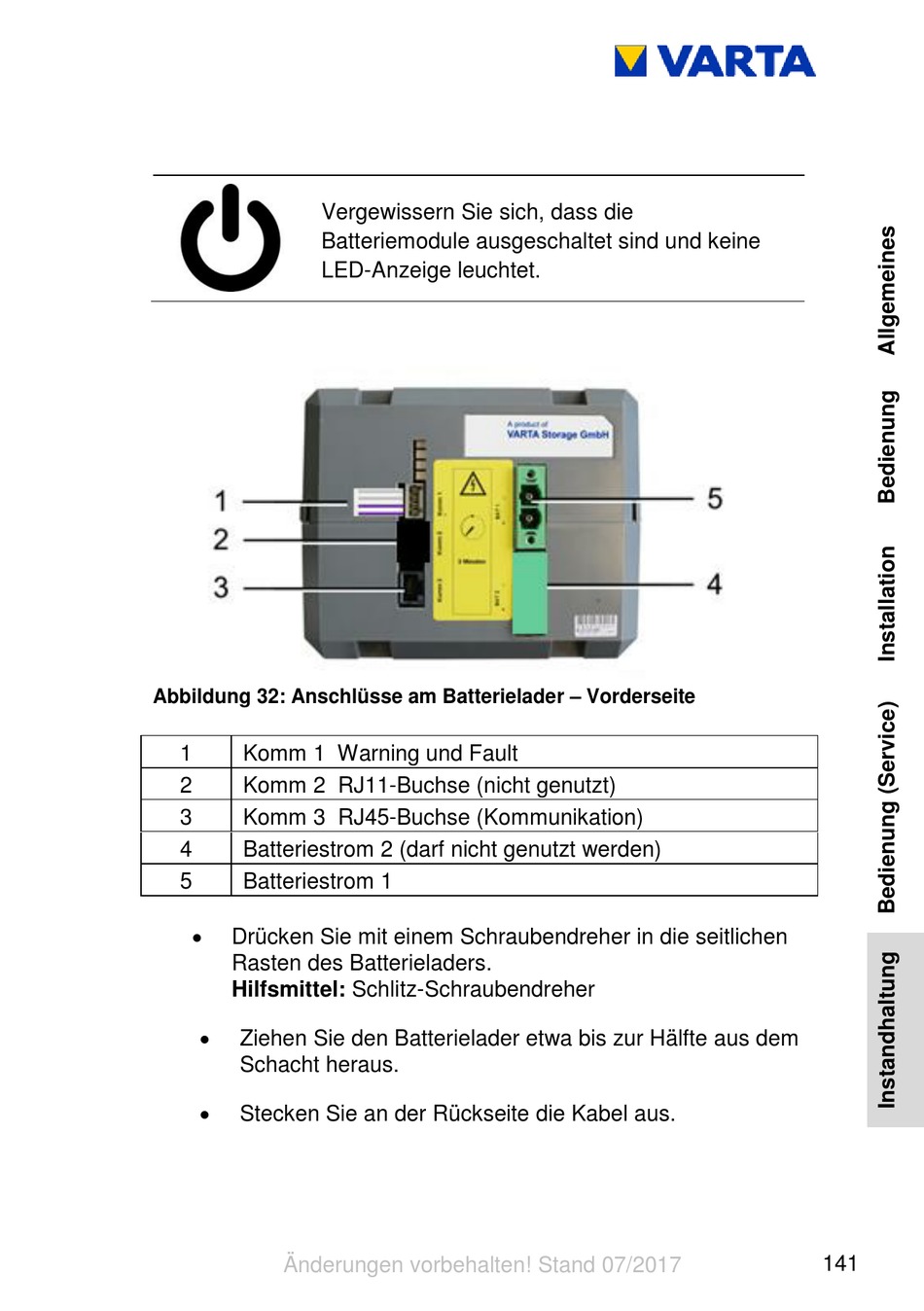

Abbildung 32: Anschlüsse am Batterielader – Vorderseite
1 Komm 1 Warning und Fault
2 Komm 2 RJ11-Buchse (nicht genutzt)
3 Komm 3 RJ45-Buchse (Kommunikation)
4 Batteriestrom 2 (darf nicht genutzt werden)
5 Batteriestrom 1

Drücken Sie mit einem Schraubendreher in die seitlichen
Rasten des Batterieladers.
Hilfsmittel: Schlitz-Schraubendreher

Ziehen Sie den Batterielader etwa bis zur Hälfte aus dem
Schacht heraus.

Stecken Sie an der Rückseite die Kabel aus.
