Zeitverzögerung: Geben Sie die Zeit in s ein, nach der die
Blindleistung eingeregelt sein soll.

Mindestleistung: Geben Sie die Mindestleistung in % ein,
bis zu der der Blindstrom nicht geregelt wird.

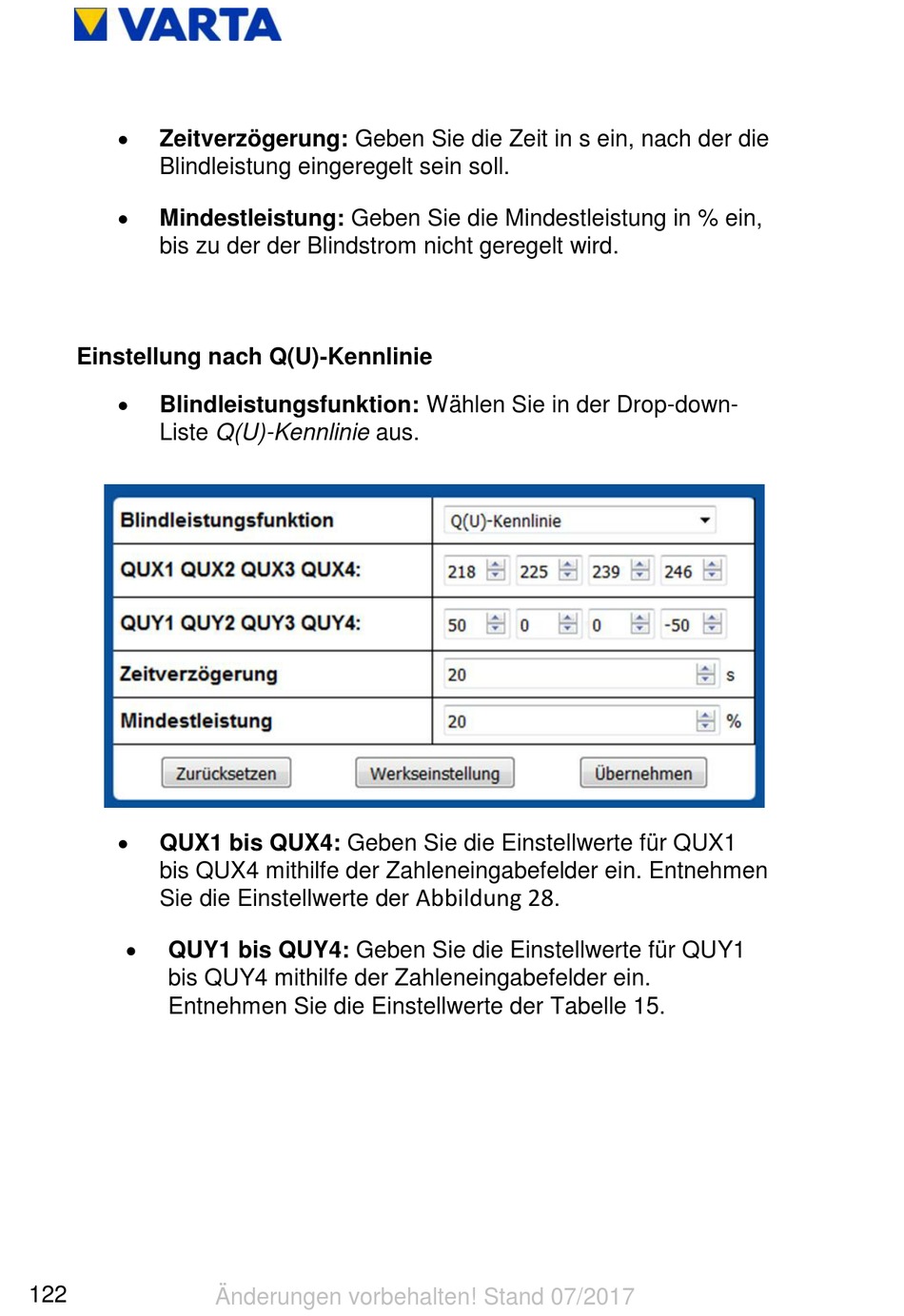

Einstellung nach Q(U)-Kennlinie

Blindleistungsfunktion: Wählen Sie in der Drop-down-
Liste Q(U)-Kennlinie aus.

QUX1 bis QUX4: Geben Sie die Einstellwerte für QUX1
bis QUX4 mithilfe der Zahleneingabefelder ein. Entnehmen
Sie die Einstellwerte der

QUY1 bis QUY4: Geben Sie die Einstellwerte für QUY1
bis QUY4 mithilfe der Zahleneingabefelder ein.
Entnehmen Sie die Einstellwerte der Tabelle 15.
122
Änderungen vorbehalten! Stand 07/2017
Abbildung 28
.
