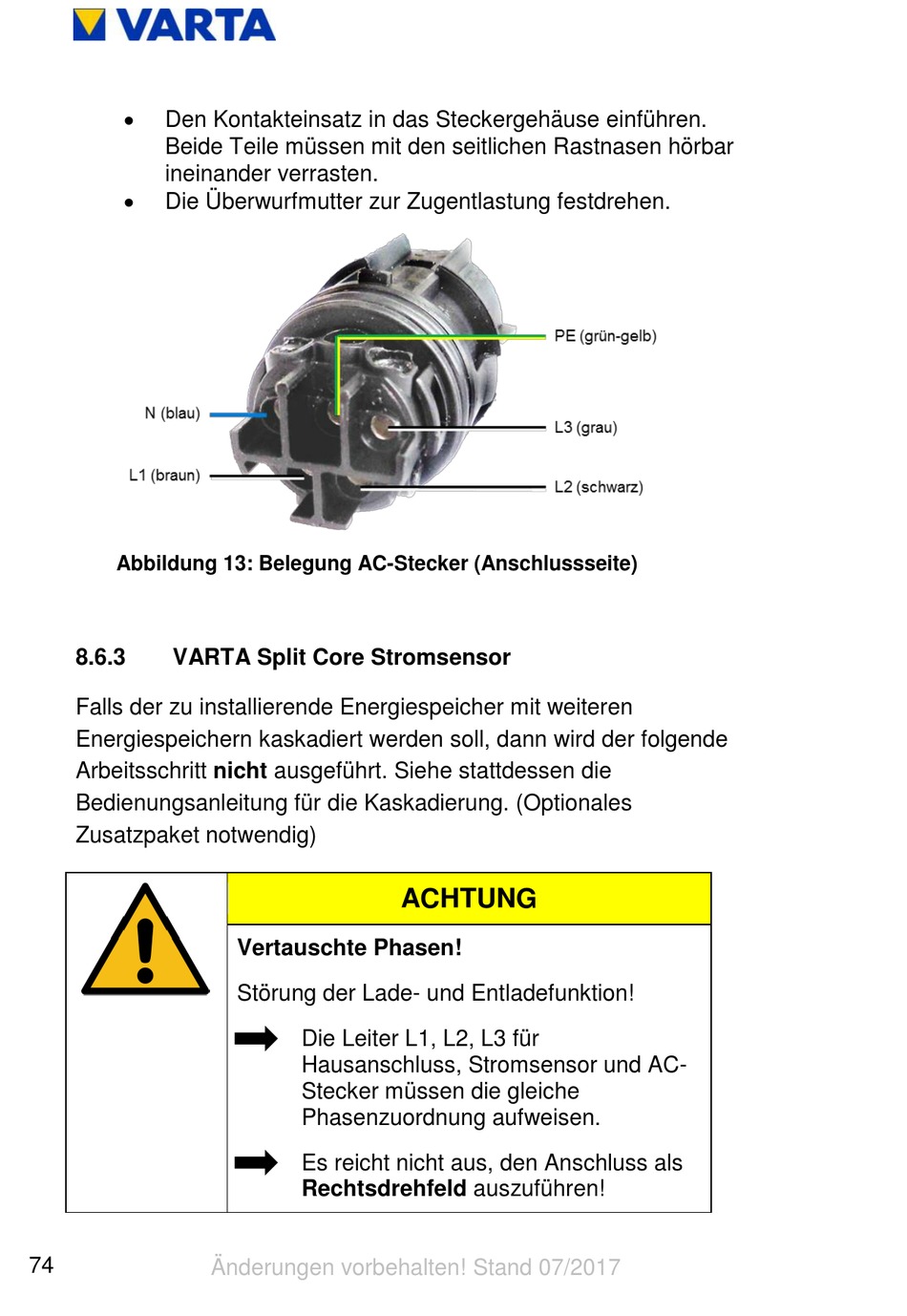

Abbildung 13: Belegung Ac-Stecker (Anschlussseite); Varta Split Core Stromsensor - Varta element Betriebsanleitung


Den Kontakteinsatz in das Steckergehäuse einführen.
Beide Teile müssen mit den seitlichen Rastnasen hörbar
ineinander verrasten.

Die Überwurfmutter zur Zugentlastung festdrehen.

Abbildung 13: Belegung AC-Stecker (Anschlussseite)

8.6.3

VARTA Split Core Stromsensor

Falls der zu installierende Energiespeicher mit weiteren
Energiespeichern kaskadiert werden soll, dann wird der folgende
Arbeitsschritt nicht ausgeführt. Siehe stattdessen die
Bedienungsanleitung für die Kaskadierung. (Optionales
Zusatzpaket notwendig)
74
Vertauschte Phasen!
Störung der Lade- und Entladefunktion!
Die Leiter L1, L2, L3 für
Hausanschluss, Stromsensor und AC-
Stecker müssen die gleiche
Phasenzuordnung aufweisen.
Es reicht nicht aus, den Anschluss als
Rechtsdrehfeld auszuführen!
Änderungen vorbehalten! Stand 07/2017
ACHTUNG
