Strommessung

Das UMG511 ist für den Anschluss von Strom-
wandlern mit Sekundärströmen von ../1A und
../5A ausgelegt.
Es können nur Wechselströme und keine Gleich-
ströme gemessen werden.
Jeder Strommesseingang kann für 1 Sekunde mit
120A belastet werden.
c
Achtung!
Die Strommesseingänge sind be-
rührungsgefährlich
m
Achtung!
Das UMG511 ist nicht für die Mes-
sung von Gleichspannungen ge-
eignet.
c
Erdung von Stromwandlern!
Ist für die Erdung der Sekundär-
wicklung ein Anschluss vorgesehen,
so muss dieser mit Erde verbunden
werden.
26
L1 L2 L3 N PE
S
1
S
2 S
1
S
2
S
1
S
2
S
1
S
2

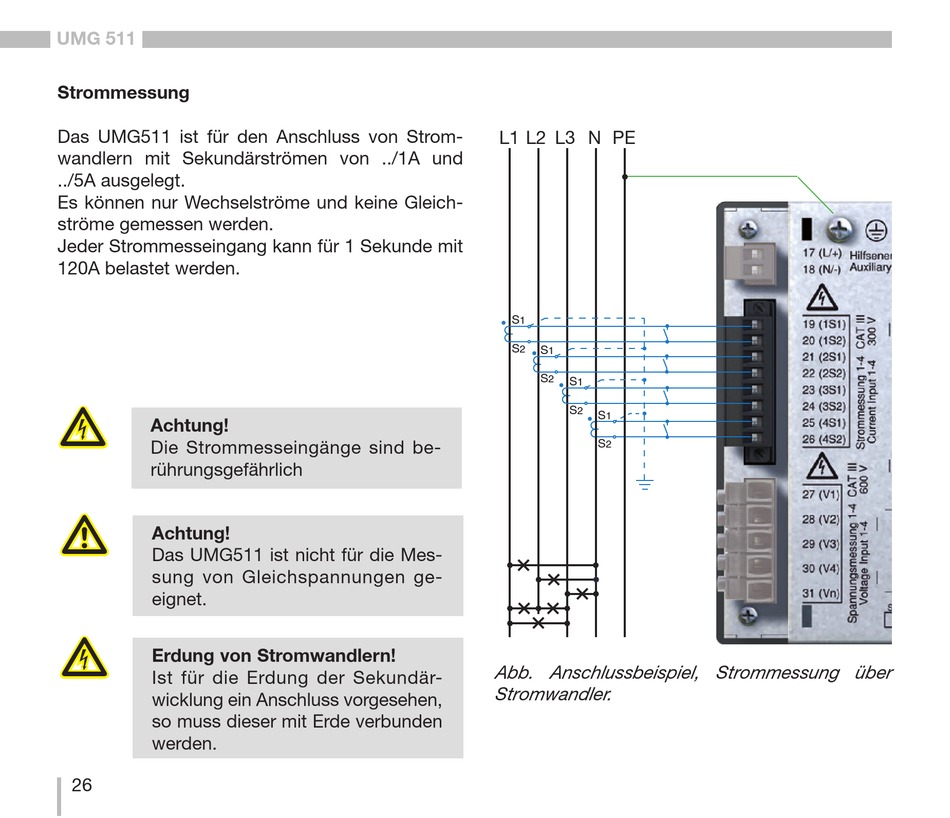

Abb. Anschlussbeispiel, Strommessung über
Stromwandler.
